進口電動 V 型球閥是一款90° 角行程回轉式自控閥門，由 V 型球閥閥體與原裝 LIK-AE 系列電動執行機構集成而成，融合德國精密制造工藝與流體控制技術。閥芯開設特殊 V 型切口，兼具流量精準調節與介質切斷雙重功能，區別于普通球閥，依靠 V 型結構形成剪切面，可有效應對含纖維、固體顆粒、高粘度、易結垢等復雜介質
產品特點Product Features
1、精確調節：V 型切口提供等百分比流量特性，可調比250:1～300:1，小開度控制靈敏。
2、強剪切自潔：球芯與閥座無間隙回轉，切斷纖維 / 顆粒，防堵防卡，適配高粘度 / 含固介質。
3、密封可靠：軟密封（PTFE/RPTFE）零泄漏；硬密封（金屬 / 硬質合金）泄漏等級達ANSI VI 級。
4、扭矩小、壽命長：低摩擦設計，電動執行器負載輕，開關次數≥10,000 次。
5、防爆智能可選：防爆型（Ex d IIB T4）、智能型（帶 HART/Modbus 通訊）適配危險區域。
技術參數technical parameters
|
體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN25～400mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa |
|
連接形式 |
對夾式、法蘭式 |
|
閥蓋形式 |
整體式 (適用溫度-45～+400℃) |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |

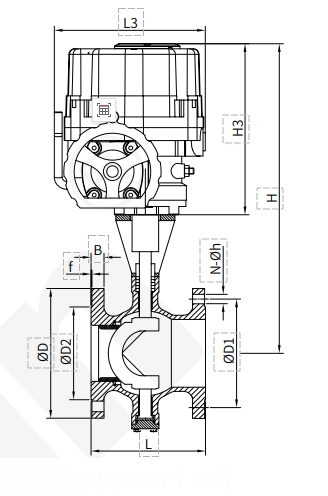

外形尺寸Overall Dimension
|
DN |
L |
H1 |
H2 |
D |
D1 |
D2 |
T |
f |
N-D |
|
25 |
102 |
148 |
135/270 |
115 |
85 |
38 |
16 |
2 |
4-14 |
|
32 |
102 |
153 |
135/270 |
140 |
100 |
45 |
18 |
2 |
4-18 |
|
40 |
114 |
155 |
140/270 |
150 |
110 |
50 |
18 |
2 |
4-18 |
|
50 |
124 |
165 |
140/270 |
165 |
125 |
62 |
20 |
2 |
4-18 |
|
65 |
145 |
180 |
140/275 |
185 |
145 |
73 |
20 |
2 |
8-18 |
|
80 |
165 |
193 |
170/315 |
200 |
160 |
90 |
20 |
2 |
8-18 |
|
100 |
194 |
205 |
170/315 |
220 |
180 |
115 |
22 |
2 |
8-18 |
|
125 |
194 |
225 |
170/315 |
250 |
210 |
134 |
22 |
2 |
8-18 |
|
150 |
229 |
264 |
170/360 |
285 |
240 |
164 |
24 |
2 |
8-22 |
|
200 |
243 |
295 |
520 |
340 |
295 |
206 |
24 |
2 |
12-22 |
|
250 |
297 |
335 |
520 |
405 |
355 |
260 |
26 |
2 |
12-26 |
|
300 |
338 |
380 |
520 |
460 |
410 |
316 |
28 |
2 |
12-26 |
