德國萊克 LIK（Germany LIK Valve Limited）創立于德國漢堡，是全球?qū)I(yè)角行程自控閥門研發制造品牌，深耕流體控制領域近百年，產品遵循 DIN、ANSI、ISO 國際工業標準，全系閥體、氣動執行機構、密封組件均為德國原廠原裝制造，無國內二次組裝簡化配件，廣泛服務石油化工、新能源鋰電、制藥食品、熱力暖通、水處理、船舶冶金、核電配套等高標準工業場景。
進口氣動三通球閥是依托歐美精密流體控制工藝打造的分流、合流型切斷調節閥門，由氣動執行機構與三通球閥體一體化裝配而成，介質通道分為 L 型、T 型兩種主流結構，可實現介質換向、分流、混合、截流等多種流體控制功能。產品主體閥體、球芯、閥座均采用進口不銹鋼、鑄鋼、合金等耐腐蝕材質，搭配原裝進口單 / 雙作用氣動執行器，適配壓縮空氣驅動，響應速度快、密封性能優異，完美替代傳統多閥門組合管路，簡化管道布局、降低管路泄漏點。
產品特點Product Features
1、鍛造 / 鑄造閥體，材質包含 304、316L 不銹鋼、WCB 碳鋼、哈氏合金、蒙乃爾等，材質金相檢測達標，抗晶間腐蝕、抗介質沖刷；
2、一體式三通閥體成型，無拼接焊縫，耐壓等級覆蓋 PN16~PN160、Class150~Class900，高壓工況無滲漏；
3、球體高精度鏡面拋光，粗糙度≤Ra0.08，摩擦阻力極低，啟閉扭矩小，長期使用不易磨損密封面；
4、流道全通徑設計，流阻系數極小，介質輸送無滯留死角，不易積料、結晶、堵塞，適配粘稠、顆粒、漿料介質。
技術參數technical parameters
|
公稱通徑 |
DN15~DN300（1/2"~12"） |
|
公稱壓力 |
PN16、PN25、PN40、PN64、PN100、Class150、Class300、Class600 |
|
連接方式 |
法蘭連接 RF/RJ、內螺紋 NPT/BSP、卡箍快裝、對焊 BW |
|
流道形式 |
L 型二位三通、T 型三位三通 |
|
閥體材質 |
WCB 碳鋼、304 不銹鋼、316L 不銹鋼、CF3M、哈氏合金 C276、蒙乃爾 400、鈦合金 |
|
球體材質 |
304/316 實心球體，表面硬化噴涂 STL 硬質合金（硬密封款） |
|
軟密封材質 |
PTFE、RPTFE、PPL、PEEK、UPE |
|
適用溫度 |
-40℃~200℃，泄漏等級 VI 級（零內漏） |
|
金屬硬密封 |
STL 司太立合金、硬質合金密封環 |
|
適用溫度 |
-196℃~500℃，泄漏等級 IV 級 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

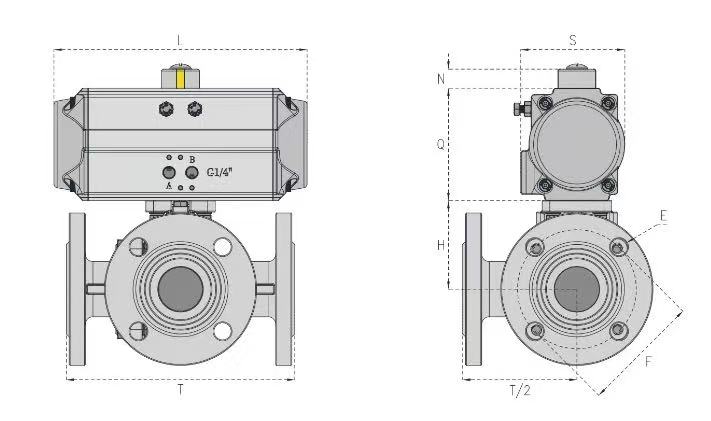

外形尺寸Overall Dimension
|
DN |
L |
L0 |
D |
D1 |
D2 |
C |
f |
n-d |
|
15 |
150 |
72 |
95 |
65 |
46 |
14 |
2 |
4-14 |
|
20 |
160 |
80 |
105 |
75 |
56 |
16 |
2 |
4-14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
200 |
100 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
220 |
110 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
240 |
120 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
260 |
130 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
80 |
280 |
140 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
100 |
320 |
160 |
220 |
180 |
156 |
22 |
3 |
8-18 |
|
125 |
380 |
190 |
250 |
210 |
184 |
22 |
3 |
8-18 |
|
150 |
440 |
220 |
285 |
240 |
211 |
24 |
3 |
8-22 |
|
200 |
550 |
260 |
340 |
295 |
266 |
24 |
3 |
12-22 |
