進口氣動V型球閥，是有氣動執行器和V型球閥閥體組成，V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能。
產品特點Product Features
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動V型球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
技術參數technical parameters
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
|
強度試驗 |
2.4～9.6MPa |
|
|
密封試驗 |
1.76～7.0MPa |
|
|
流量特性 |
近似等百分比 |
|
|
閥板轉角（度） |
0°～至90°（可調） |
|
|
允許泄漏量等級 |
軟密封：零泄露 |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
執行器技術參數Technical parameters of actuator
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

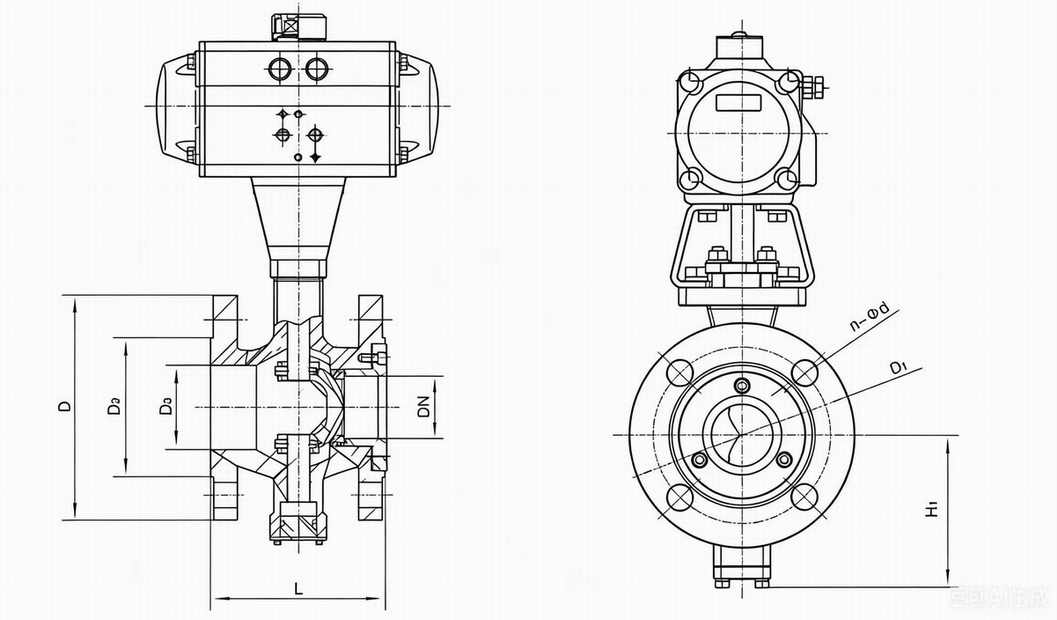

外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
D2 |
D3 |
|
25 |
102 |
87 |
115 |
85 |
65 |
38 |
|
32 |
105 |
87 |
140 |
100 |
76 |
42 |
|
40 |
114 |
87 |
150 |
110 |
84 |
50 |
|
50 |
124 |
97 |
165 |
125 |
99 |
60 |
|
65 |
145 |
112 |
185 |
145 |
118 |
75 |
|
80 |
165 |
112 |
200 |
160 |
132 |
94 |
|
100 |
194 |
122 |
220 |
180 |
156 |
110 |
|
125 |
213 |
142 |
250 |
210 |
184 |
135 |
|
150 |
229 |
165 |
285 |
240 |
211 |
165 |
|
200 |
243 |
195 |
340 |
295 |
266 |
210 |
|
250 |
297 |
237 |
405 |
355 |
319 |
260 |
|
300 |
334 |
287 |
460 |
410 |
370 |
310 |
