進口氣動 Y 型三通球閥采用德國原裝 Y 型三通閥體搭配角行程氣動執行機構一體化裝配，流道呈 120°/135°Y 形流線式布局，區別于常規 90°L 型、T 型三通球閥直角流道結構，具備大通徑、低壓損、無滯留死角特性。閥門依靠壓縮空氣驅動實現介質分流、合流、管路自動換向、冷熱介質旁路切換等工藝動作，集成防爆電磁閥、限位開關、定位器等自動化附件后可接入 PLC/DCS 控制系統，遠程智能操控
產品特點Product Features
1. Y型流線流道：流道平緩對稱，流阻遠小于T型/L型三通球閥，流通能力大，壓力損失小，不易積料、積垢；
2. 無滯留設計：換向過程介質無死角滯留，避免介質殘留污染、結晶、堵塞，適合食品、醫藥、潔凈介質工況；
3. 兩種角度可選：支持120°、135°結構，適配不同管路布局，安裝靈活性更高；
4. 高平臺ISO5211連接：閥頂采用標準高平臺法蘭，執行器直接對接，無需支架，結構緊湊、拆裝便捷、互換性強；
5. 雙重密封可選：軟密封（PTFE/PPL）用于常溫防腐工況，硬密封（合金噴焊）用于高溫、高壓、耐磨顆粒工況；
技術參數technical parameters
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
連接形式 |
法蘭式 |
|
結構形式 |
Y型三通 |
|
驅動方式 |
氣源控制(壓縮空氣4-7bar) |
|
使用溫度 |
-40℃～450℃ |
|
控制形式 |
開關型(開關兩位控制)、調節型(4～20mA信號) |
|
閥體材質 |
碳鋼WCB、不銹鋼304、316、316L |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度
執行器參數Actuator parameters
|
執行器型號 |
AT、ST、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

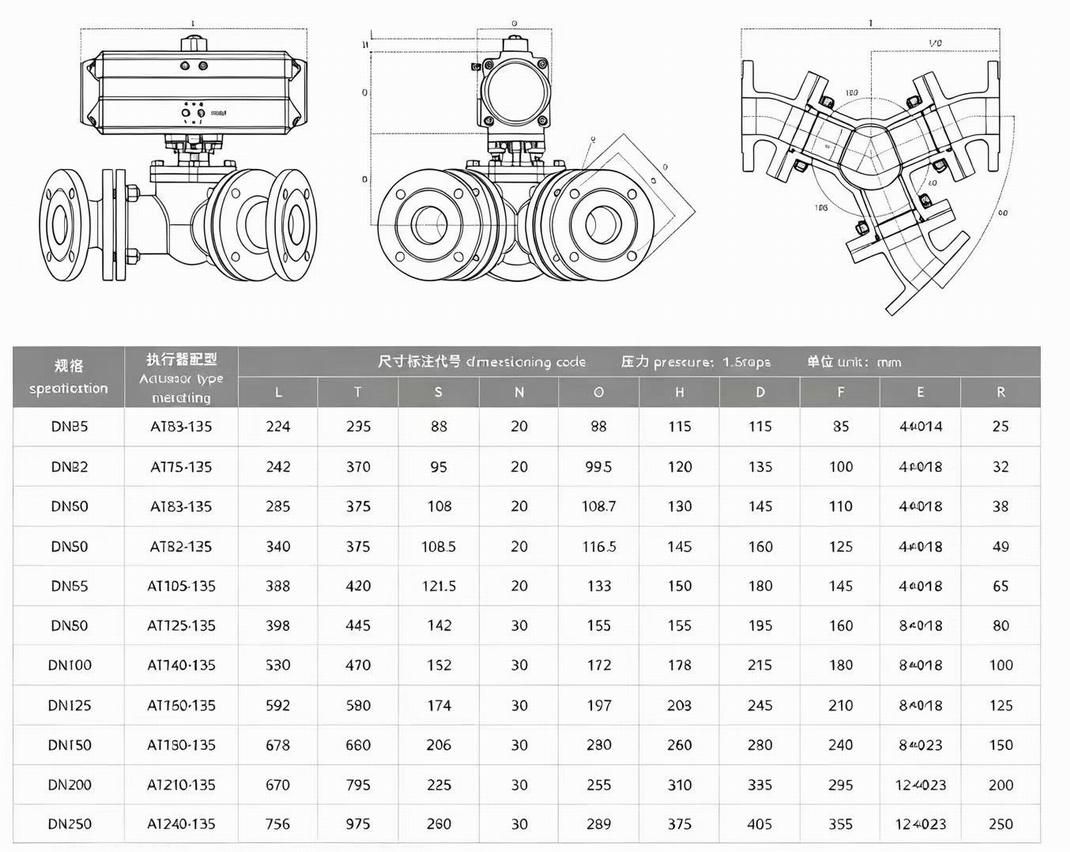

外形尺寸Overall Dimension
