進口氣動固定式球閥是采用上裝式/固定球結構，配套進口氣動執行器驅動的切斷、調節類球閥，核心球體為固定式設計，閥桿僅帶動球體旋轉，球體由上下閥座支撐定位，具備結構剛性強、承壓等級高、抗扭矩大、密封性能穩定等優勢。整體閥體、球體、閥座關鍵部件采用進口材質精工制造，搭配進口氣動單/雙作用執行機構，可實現遠程開關控制、比例調節控制，廣泛適配石油、化工、天然氣、熱力、電力、新能源等嚴苛工況，是工藝管道中關鍵的安全切斷與流量控制閥門，也是長輸管線、高壓管網常用的高端自控球閥。
產品特點Product Features
1. 固定球結構，承載能力更強：球體由上下樞軸固定支撐，介質壓力產生的推力由上下軸承承擔，閥桿受力更小，不易變形、卡澀，適合大口徑、高壓工況。
2. 進口核心組件，品質穩定可靠：閥體、球體、密封件、氣動執行器均采用進口標準配置，加工精度高，耐磨損、耐腐蝕、抗疲勞。
3. 雙向密封設計：可實現上下游雙向承壓密封，滿足工藝雙向切斷要求，密封等級可達VI級氣泡級密封。
4. 氣動驅動響應迅速：配套雙作用/單作用氣動執行器，開關動作靈敏，可搭配電磁閥、定位器實現開關或比例調節。
5. 防火防靜電結構：閥桿設置防靜電裝置，閥座采用防火密封結構，符合工業防火安全規范，易燃易爆工況使用更安全。
6. 閥桿防吹出設計：采用倒壓式閥桿結構，閥桿從閥體內部安裝，有效防止閥桿在壓力異常時飛出，安全防護等級高。
技術參數technical parameters
|
公稱通徑 |
DN50～DN1200（2"～48"） |
|
公稱壓力 |
PN16、PN25、PN40、PN63、PN100； |
|
連接形式 |
RF 突面法蘭、RJ 環連接、BW 對焊、SW 承插焊 |
|
流通形式 |
標準全通徑，縮徑可定制 |
|
驅動轉角 |
0~90°，兩端機械限位 ±5° 可調 |
|
氣源壓力 |
0.4~0.7MPa |
|
執行器類型 |
雙作用、單作用彈簧復位 |
|
防護等級 |
標準 IP67，防爆款 IP65 |
|
流量特性 |
開關型快開特性；配定位器為線性 / 等百分比調節 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

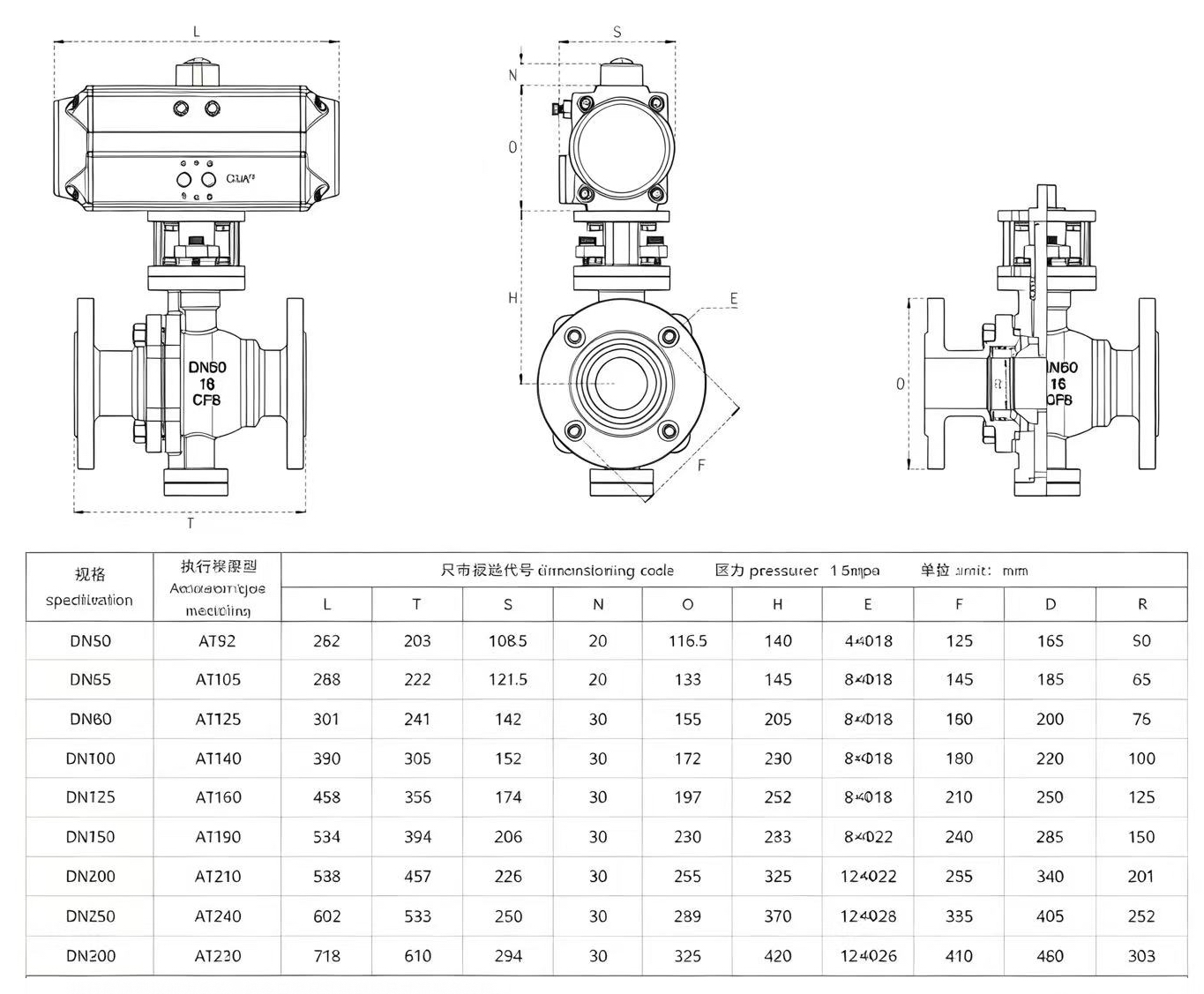

外形尺寸Overall Dimension

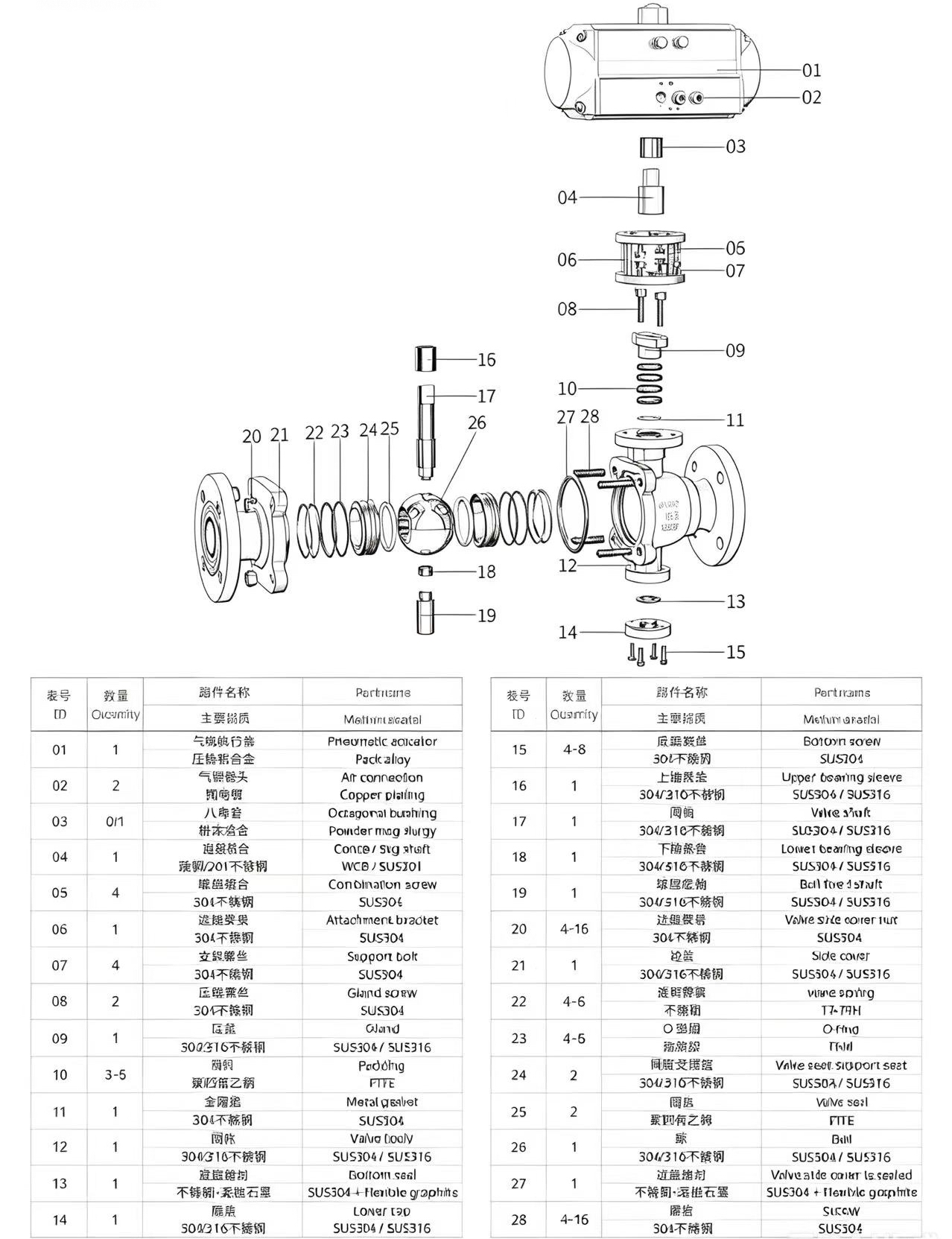

主要部件材料Main component materials
