德國萊克（LIK）是全球知名的高端閥門制造品牌，總部位于德國，深耕工業閥門研發與制造數十年，始終秉持 “精密、可靠、高效” 的核心理念，產品廣泛應用于石油化工、電力冶金、環保水處理、食品醫藥、船舶航運等全球高端工業領域。萊克閥門以嚴苛的德國工業標準為基準，從原材料甄選、精密鑄造、數控加工到性能檢測，全流程把控品質，旗下氣動對夾式蝶閥更是憑借卓越的性能，成為低壓大中口徑管道流體控制的優選設備。
進口氣動對夾式蝶閥是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業，適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質
產品特點Product features
✅ 小巧輕便，容易拆裝及維修，并可在任意位置安裝。
✅ 結構簡單、緊湊，操作扭矩小，90°回轉啟閉。
✅ 流量特性趨直線，調節性能好。
✅ 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
✅ 蝶板外圓采用球面造型，帶壓?jiǎn)㈤]多次保持零泄漏。
✅ 密封件可更換，且密封好達到雙向密封。
✅ 蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
按介質選型Select by medium
潔凈 / 弱腐蝕（清水、污水、空調水、空氣、食品流體）：WCB/304 閥體 + EPDM/PTFE 軟密封
強腐蝕（酸堿、海水、化工介質）：316L 閥體 + PTFE/VITON 軟密封或 316L 硬密封
高溫 / 含塵 / 磨損（蒸汽、煙氣、熱油、含顆粒介質）：三偏心硬密封（堆焊硬質合金）
易燃易爆（天然氣、燃?xì)狻OCs、化工危險品）：三偏心硬密封 + 防爆配置（Exd II BT4/CT6）
技術參數Technical Specifications
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN1.0、1.6、2.5MPa |
|
連接形式 |
對夾式 |
|
閥板形式 |
垂直板式 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
主要零部件材質Material of main parts
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |

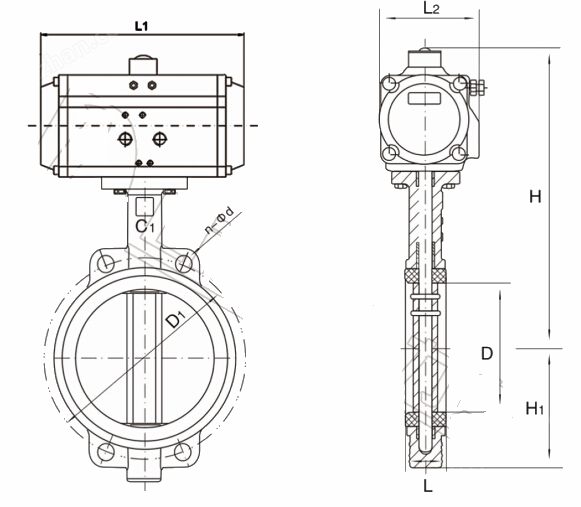

外形尺寸Overall Dimension
|
DN |
L |
L1 |
L2 |
H |
|
50 |
42 |
141/159 |
71/83 |
269/281 |
|
65 |
44.7 |
159/211 |
83/95 |
283/303 |
|
80 |
45.2 |
159/248 |
83/107 |
289/309 |
|
100 |
52.1 |
211/269 |
95/123 |
320/338 |
|
125 |
54.4 |
248/269 |
107/123 |
351/366 |
|
150 |
55.8 |
269/345 |
123/152 |
380/405 |
|
200 |
60.6 |
345/409 |
152/172 |
435/477 |
|
250 |
65.6 |
409/438 |
172/187 |
509/552 |
|
300 |
76.5 |
438/550 |
187/215 |
597/622 |
|
350 |
76.5 |
550/600 |
215/240 |
653/688 |
|
400 |
86.5 |
550/633 |
215/262 |
720/787 |
