產品特點Product features
全介質耐腐：閥體四種改性塑料選型，無金屬內襯，不產生電化學腐蝕；密封搭配 PTFE/EPDM/FKM，稀酸、濃堿、含氯廢液、極性溶劑均可長期使用。
智能電控選型：分開關切斷型（兩位啟閉）、智能調節型（4~20mA/0~10VDC），可接入 PLC/DCS 遠程集控，可選 RS485 總線通訊；標配離合式防爆手輪，斷電就地手動開關，保障故障管路可控。
輕質易裝：自重僅同規格不銹鋼閥 1/5，無需重型管托；法蘭、NPT 絲扣、雙由令活接三種連接，適配塑料粘接管路、金屬設備對接。
工作原理working principle
1,開關型：中控發出電控信號，防爆腔體內防爆電機經蝸輪蝸桿減速輸出 0~90° 角行程，驅動閥桿帶動球體旋轉，通孔對齊管路全開，球面封堵流道全關；斷電借助離合手輪手動啟閉。
2,調節型：內置防爆伺服模塊，接收 4～20mA 控制信號，對應 0～90° 任意開度，改變過流面積實現流量、壓力連續調節，同步回傳 4～20mA 閥位反饋至中控。
3,防爆原理：隔爆密閉殼體隔絕內部電火花，腔體內部爆燃?xì)怏w經隔爆面降溫泄壓，火焰無法穿出殼體引燃外部可燃?xì)怏w。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN150 |
|
公稱壓力 |
PN10、PN16；溫度＞70℃工況承壓降級為 PN10 |
|
閥體材質 |
UPVC、CPVC、PPH、PVDF |
|
密封材質 |
PTFE 通用防腐、EPDM 弱酸凈水、FKM 耐微量溶劑 |
|
介質適用溫度 |
UPVC：-10～60℃；CPVC：-20～90℃；PPH：-20～95℃；PVDF：-30～120℃ |
|
連接形式 |
內螺紋、雙由令承插、HG 國標法蘭 |
|
適用介質 |
酸堿廢液、電鍍藥液、可燃 VOC 廢氣、低濃度有機溶劑，禁止大塊硬質顆粒介質 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

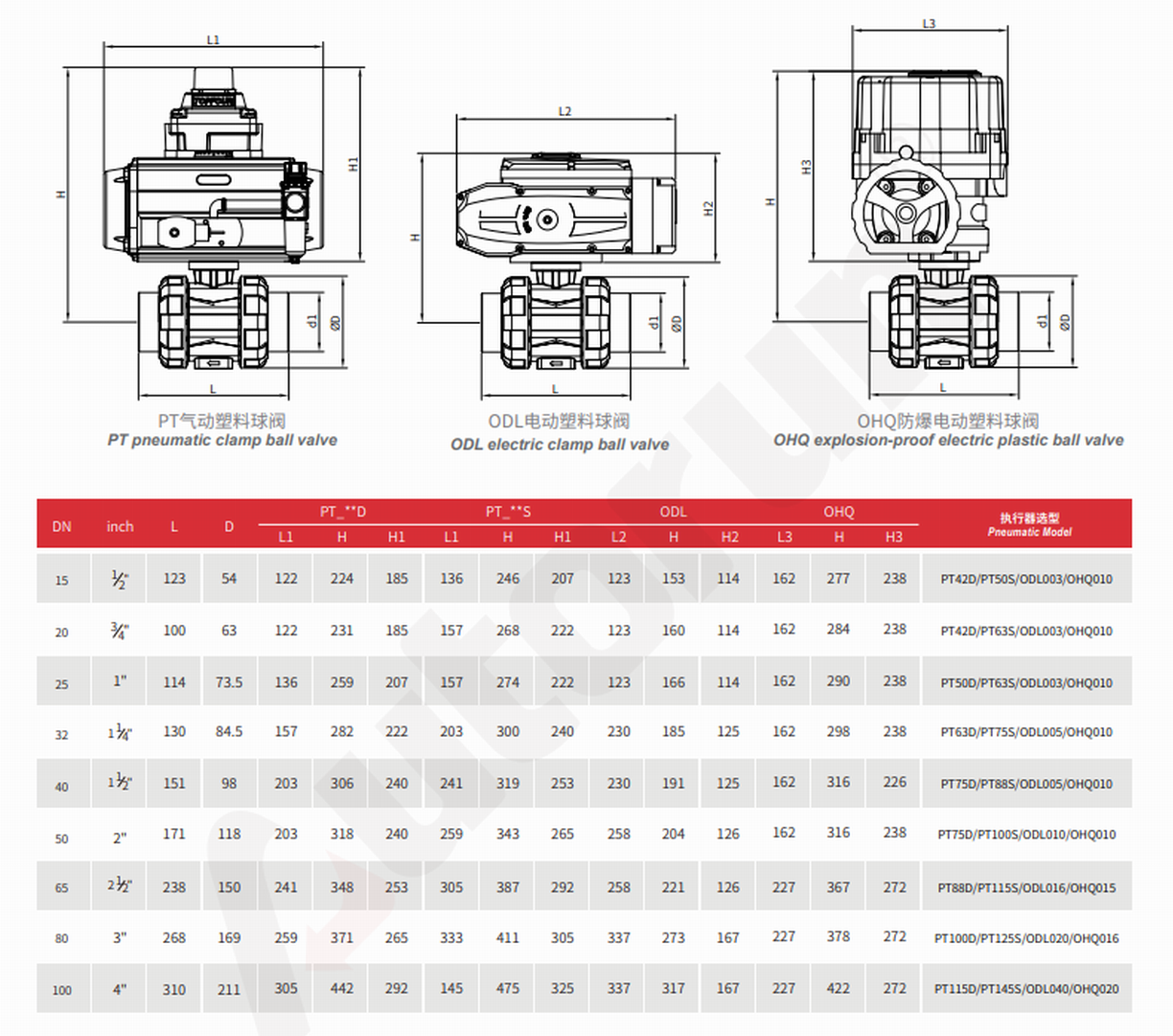

外形尺寸Overall Dimension
