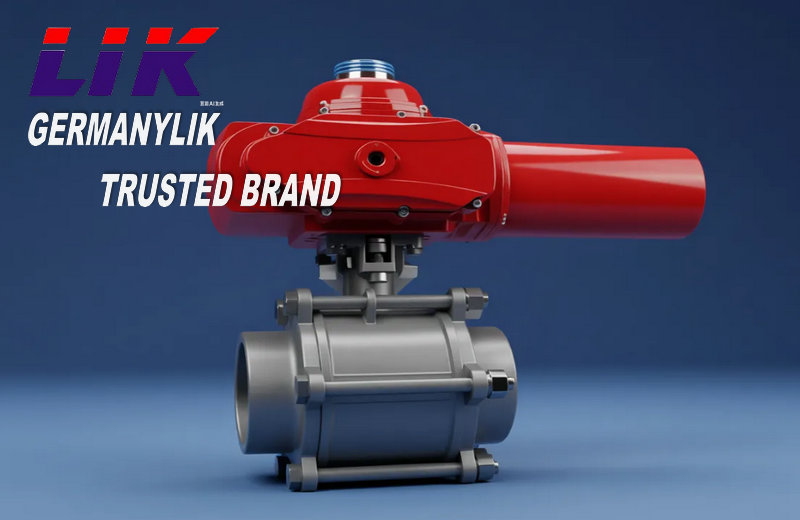

進口斷電復位電動球閥由進口角行程電動執行器（內置儲能機構）+ 國標 / 德標球閥閥體組成，核心特性：外接電源失電瞬間，依靠?jī)?nèi)置超級電容 / 彈簧儲能自動回到預設安全位（斷電全關 / 斷電全開，出廠定制），是化工、新能源鋰電、燃?xì)狻⑽；崃苈窋嚯姲踩袛鄬?zhuān)用閥門。
控制類型：開關型（二位切斷）、調節型（4-20mA 比例調控）兩類；
安全模式二選一：失電自動全關（常用，防爆切斷）、失電自動全開（排空泄壓）；
執行機構選配：普通型 IP65、防爆型 ExdⅡBT4/CT6（ATEX 防爆認證），帶手動旁路手輪，就地手動開關。
產品特點Product features
失電自動安全復位：通電時電機驅動球體 90° 開關；意外斷電無需外接備用電源，彈簧 / 電容瞬間釋能，閥門自動關閥（常閉型）/ 自動開閥（常開型），響應時間 1～15s 可調，滿足緊急切斷規范。
雙驅動冗余結構：標配就地手動離合手輪，斷電故障時可人工手動開關；電動 + 彈簧雙動力，設備檢修、斷電維保雙重保障。
鑄鋼閥體耐嚴苛工況：WCB/A105 鑄鋼抗高溫、抗水錘、耐高壓，軟密封零泄漏、硬密封耐高溫顆粒介質，適配蒸汽、導熱油、液化氣、化工原料。
執行器多重防護：IP65 殼體防護，內置電機過熱、過扭矩限位保護；防爆款外殼鑄鋁防爆腔體，易燃易爆車間可用。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN600；NPS1/2"～NPS24" |
|
壓力等級 |
PN16/PN25/PN40/PN63；Class150/300/600LB |
|
適用溫度 |
軟密封 PTFE：-29℃～200℃；金屬硬密封 STL：-29℃～425℃ |
|
連接方式 |
RF 法蘭、BW 對焊、NPT 絲扣（DN15~DN50 小口徑） |
|
復位形式 |
彈簧機械儲能復位（DN50 以上高壓）②超級電容蓄能復位（DN15~DN50 常溫） |
|
復位模式 |
斷電自動關閥（常閉型，最常用）、斷電自動開閥（常開型） |
|
電源規格 |
AC220V、AC380V、DC24V（工業常用） |
|
控制信號 |
開關型：無源觸點；調節型：4-20mA DC/0-10VDC |
|
防護 / 防爆 |
殼體 IP65；防爆可選 ExdⅡBT4、ExdⅡCT6 |
|
泄漏等級 |
軟密封 VI 級零泄漏；金屬硬密封 Ⅳ 級 |
|
復位時間 |
3s～15s（出廠可調） |
|
執行器標準 |
ISO5211 國際連接標準 |
|
適用介質 |
蒸汽、導熱油、原油、液化氣、燃?xì)狻⒐に嚮ち黧w、高溫?zé)崴?/span> |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
精準選型 4 要素 4 elements of precise selection
1，安全模式：易燃易爆介質→FC斷電全關；需要排空泄壓→FO斷電全開；
2，復位結構：DN≤80、常溫常壓→電容復位（低成本免維護）；DN≥100 / 高溫 / 防爆→彈簧復位（機械穩定）
3，防爆選型：有機溶劑、燃?xì)狻錃獾纫妆橘|(zhì)必須選配ExdⅡCT6 防爆執行器
4，控制方式：只通斷選開關型；需要變頻 / PLC 比例控流量選 4-20mA 調節型。
安裝與維保規范Installation and maintenance specifications
1，安裝：執行器優先朝上安裝，閥體不受管線強制扭力，防爆款電纜進線口密封鎖緊；
2，接線：電容款區分電源線 + 反饋信號線，禁止長期空載通電；彈簧款按端子銘牌接線；
3，日常維護
電容款：每 24 個月檢測超級電容容量，容量衰減＞20% 更換儲能模組；
彈簧款：每年就地手動啟閉 2 次，檢查彈簧疲勞、阻尼緩沖組件；
4，故障排查
通電不動：核查供電電壓、接線端子松動；
斷電不復位：電容款更換電容；彈簧款檢修彈簧與傳動齒輪。
