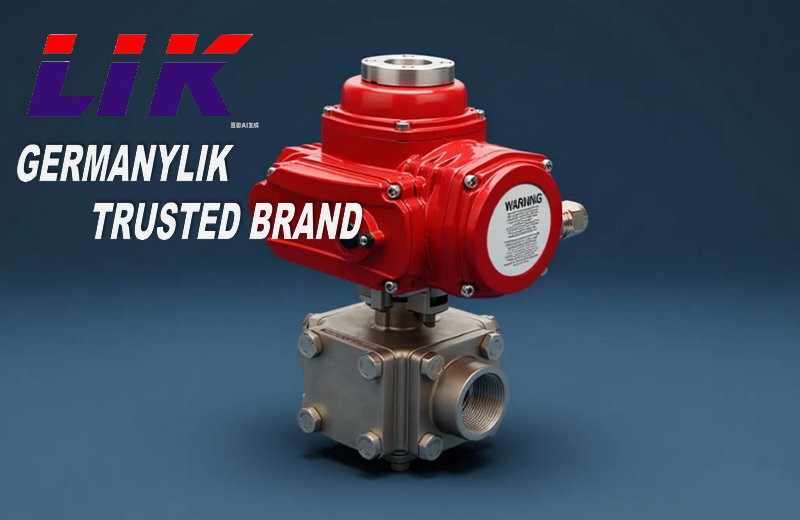

進口防爆電動三通內螺紋球閥，由隔爆型電動執行機構 + 三通內螺紋閥體一體化組裝，原裝德國整機進口，閥體采用 NPT/BSPP 內絲螺紋連接，是易燃易爆危險工況專用自動化換向閥門。依靠電機驅動球體 90° 旋轉，依托L 型 / T 型兩種流道閥芯，實現管路介質換向、分流、合流三類工藝控制；防爆執行器取得 ATEX、IECEx、CNEX 多重防爆認證，適配 1 區、2 區爆炸性氣體、21/22 區粉塵防爆環境，廣泛替代手動三通閥，實現 DCS 遠程自動化啟停與調節，多用于中小口徑絲扣管道流體自控系統
產品特點Product features
防爆安全特性：執行器隔爆殼體鑄鋁防爆結構，防爆等級 Ex d IIB T6/Ex d IIC T6，內部無外露電火花元器件，杜絕引燃易燃易爆介質，滿足石化、燃氣、危化溶劑防爆規范。
三通多功能換向：L 型閥芯 = 兩路管路切換（一進一出切斷第三口）；T 型閥芯 = 三路互通、任意兩路合流 / 一路分流，一套閥門替代 2 臺單通球閥，精簡管路配件。
內螺紋便捷安裝：NPT 美標 / GB 英制 BSP 內絲，直接擰入管道外絲，拆裝快捷，適配儀表小管、機組配套管路改造。
技術參數Technical Specifications
|
公稱通徑 |
DN15～（G1/2~G2 寸 / NPT1/2~NPT2 寸） |
|
公稱壓力 |
PN16 (1.6MPa)、PN25 (2.5MPa)、PN40 (4.0MPa)，最高可選 PN64 |
|
螺紋標準 |
BSPP (G 管螺紋)、NPT 美標錐螺紋、BSPT 英制錐管螺紋 |
|
閥體材質 |
304 不銹鋼、316/316L 不銹鋼、WCB 碳鋼、2205 雙相不銹鋼 |
|
球芯材質 |
同閥體材質，實心鍛打球 |
|
密封材質 |
PTFE (-20~150℃)、PPL (-20~260℃)、金屬硬密封 (-20~420℃) |
|
介質溫度 |
軟密封：-20℃~+260℃；金屬硬密封：-29℃~+420℃ |
|
適用介質 |
水、燃氣、柴油、潤滑油、弱酸弱堿、壓縮空氣、導熱油、溶劑 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
工作原理working principle
中控發送開關 / 4~20mA 調節信號至防爆執行器電控板，防爆電機運轉經內部減速齒輪組減速，輸出軸帶動閥桿旋轉，驅動閥體內 L/T 型通孔球芯做 0~90° 轉角，依靠球體開孔改變?nèi)丝谶B通狀態：
1.L 型球閥：0°A-B 導通、C 關閉；90°A-C 導通、B 關閉，完成兩路介質切換；
2.T 型球閥：0°A 直通 B；90°A 分向 B+C（一進兩出分流）；180°B+C 匯總至 A（兩進一出合流），部分限位款式可三通道全開互通。斷電故障時，扳動側邊離合撥叉，斷開電機齒輪傳動，手動旋轉手輪獨立啟閉閥門
防爆執行器電參數Explosion proof electric actuator parameters
|
供電 |
AC220V 標配，可選 DC24V、AC380V； |
|
防爆等級 |
ExdⅡBT4 通用、ExdⅡCT6 氫氣防爆； |
|
防護 |
室內 IP65，露天 IP67 |
|
控制 |
開關型無源反饋；調節型 4~20mA DC；可選 Modbus； |
|
啟閉時長 |
DN15~DN50：3~8s；DN65~DN100：10~20s |
|
環境溫度 |
-30℃~+65℃，低溫環境選配執行器內置加熱器防結露短路。 |
