進口氣動高壓蒸汽球閥是專為高溫、高壓飽和蒸汽 / 過熱蒸汽工況研發的截?cái)嗍阶钥亻y門，配套原裝進口氣動執行機構，閥體、密封件全部采用耐高溫蒸汽專用進口材質，可快速實現管道蒸汽通斷、遠程開關控制，適配工業高壓蒸汽管網、熱力發電、化工換熱、印染蒸煮、食品滅菌等嚴苛蒸汽工況。
產品采用浮動球 / 固定球結構，區分中高壓、超高壓規格，耐受飽和蒸汽、過熱蒸汽高溫介質，解決普通球閥高溫密封泄漏、閥座熱膨脹卡死、氣動執行器高溫失效等行業痛點；整體原裝核心組件（執行器、閥球、閥座密封）進口，整機國內組裝 / 全進口整機兩種供貨形式，具備響應快、零外漏、長免維護周期優勢，是高溫高壓蒸汽系統主流自控切斷閥。
產品特點Product Features
1耐高溫高壓適配蒸汽專用密封：采用進口柔性石墨 + 特種金屬硬密封組合閥座，可承受飽和蒸汽、450℃以內過熱蒸汽，高壓工況下無介質內漏，高溫?zé)崦浐竺芊庋a(bǔ)償不卡澀。
2氣動驅動，開關極速穩定：配套德國 / 意大利原裝雙作用 / 單作用氣動執行器，彈簧復位失氣自動關斷，氣源 0.4~0.7MPa 即可驅動，開關時間 0.5~3s，支持電磁閥、限位開關遠程信號反饋。
3抗蒸汽沖蝕、抗熱變形閥體結構：閥體采用 WCB、WC6、F304、F316、A105 進口鍛鋼材質，厚壁鍛打一體成型，高壓蒸汽沖刷不腐蝕，高溫工況閥體變形量極小，法蘭 / 焊接連接無滲漏。
4閥桿雙重防泄漏高溫填料：多層柔性石墨填料 + 防塵密封組合，配套高溫止推墊片，杜絕蒸汽沿閥桿外溢，長期高溫使用無需頻繁緊固填料壓蓋。
技術參數technical parameters
|
公稱通徑 |
DN15～DN100（NPS1/2″～4″） |
|
閥體材質 |
WCB 碳鋼、WC6/WC9 鉻鉬耐熱鋼、A105 鍛鋼、CF8M (316L)、F22 高壓鍛鋼 |
|
球體基材 |
2Cr13/316 不銹鋼，表面 Stellite6 堆焊 |
|
閥座基材 |
316L，司太立硬質合金堆焊 |
|
閥桿 |
硬化 2Cr13 不銹鋼 |
|
高溫填料 |
柔性石墨復合填料 |
|
法蘭墊片 |
金屬纏繞墊、RTJ 金屬環形墊 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

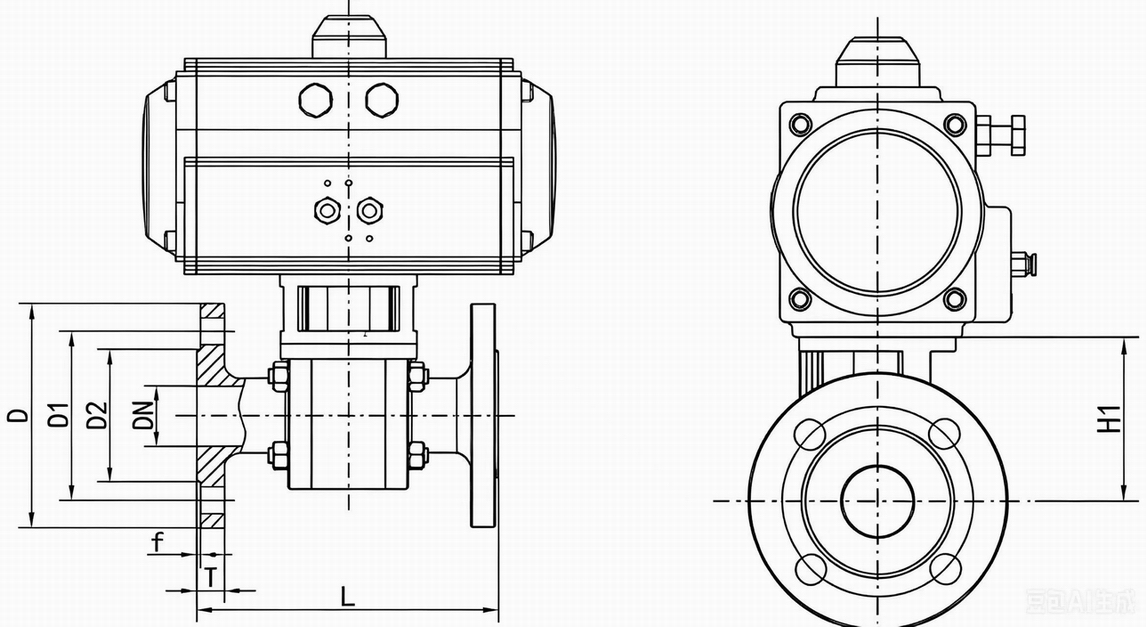

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
