一、前言
進口氣動球閥是石油化工、水處理、食品飲料、新能源、管道輸送行業主流自控切斷閥門，依靠氣動執行器驅動閥體實現管路通斷。市場上進口氣動球閥配套執行器分為單作用（彈簧復位式）、雙作用（氣壓往復式）兩大核心類型，二者結構、運行邏輯、安全特性、使用成本差異顯著。大量項目選型中，不少采購、工藝工程師僅關注閥體材質與通徑，忽略執行器作用形式匹配工況，易出現失壓失控、停機安全隱患、能耗過高、設備損耗快等問題。本文結合德國萊克LIK等進口閥門品牌產品標準，全面對比單、雙作用氣動球閥核心差異，梳理標準化選型判斷要點，全文控制2000字內，適配工程采購、技術設計、設備運維參考。

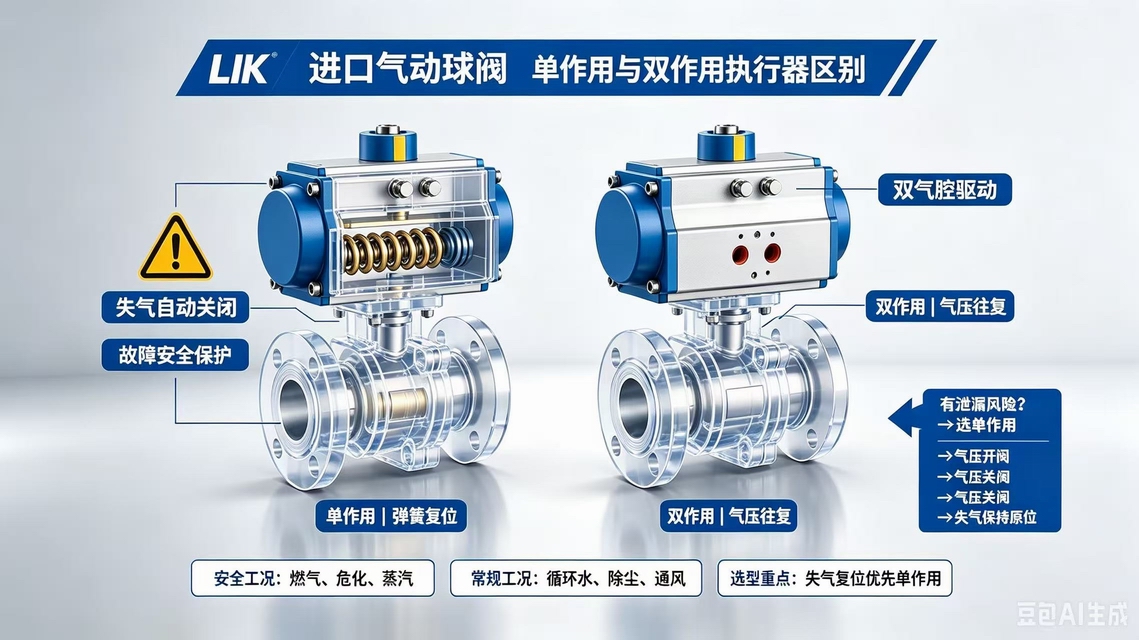

二、核心結構與工作原理區別
（一）雙作用氣動球閥（DA執行器）
雙作用執行器內部無內置彈簧，氣缸分為A、B兩個獨立氣腔，依靠氣源氣壓雙向驅動活塞完成開關動作。
1. 開啟流程：壓縮空氣進入A腔，推動活塞向一側移動，輸出軸旋轉90°，球閥全開；B腔空氣經電磁閥排空。
2. 關閉流程：氣源切換至B腔進氣，活塞反向運動，輸出軸回轉90°，球閥全關，A腔氣體排空。
3. 核心特點：全程依靠氣壓完成開、關，無機械彈簧輔助，腔體容積更大，輸出扭矩穩定均勻。
（二）單作用氣動球閥（SR彈簧復位執行器）
單作用執行器氣缸一側內置高強度預壓縮彈簧，分為氣開型（FO）、氣關型（FC）兩種安全模式，僅單側氣腔通氣做功。
1. 氣關型（故障安全關閥）：通氣時氣壓克服彈簧彈力，閥門打開；一旦斷氣、失壓、斷電，彈簧彈力自動推動活塞復位，閥門強制關閉。
2. 氣開型（故障安全開閥）：通氣時氣壓壓縮彈簧，閥門關閉；氣源丟失后，彈簧回彈，閥門自動打開。
3. 核心特點：彈簧作為備用動力源，具備失氣自動復位功能，是工業安全工況首選方案。
三、五大核心維度詳細差異對比
1. 安全失效模式（最關鍵區分點）
• 雙作用：無彈簧儲能，管路氣源中斷、空壓機故障、電磁閥斷電時，氣缸無驅動力，閥門保持當前開度，停在原位不動，無自動保護動作。若介質為易燃易爆油氣、高溫蒸汽、有毒化工原料，失壓后管路持續通流會引發泄漏、爆管、中毒風險。
• 單作用：自帶彈簧復位，失氣/斷電瞬間自動復位至預設安全位。化工危化、鍋爐蒸汽、燃?xì)廨斔托袠I(yè)強制選用，可規避工藝失控安全事故。
2. 輸出扭矩與氣源消耗
• 雙作用：同等外形尺寸下扭矩更大，彈簧不占用氣缸空間，活塞有效做功面積充足，大口徑DN80/DN100高壓管路優先；持續工作僅在換向瞬間換氣，整體耗氣量更低，長期運行空壓機能耗更小。
• 單作用：氣缸內部預留彈簧安裝空間，活塞行程受限，同型號殼體扭矩比雙作用低20%~35%；通氣過程需要持續對抗彈簧彈力，耗氣量更高，空壓機負載更大。
3. 使用壽命與維護周期
• 雙作用：內部無疲勞損耗件，僅活塞密封、O型圈易磨損，正常潔凈氣源工況下，開關循環可達百萬次以上，維護周期12~18個月，僅需定期更換密封件。
• 單作用：彈簧長期處于壓縮/拉伸交變狀態，存在金屬疲勞極限，常規循環壽命約50萬次；彈簧銹蝕、彈力衰減為高頻故障點，每6~10個月需檢查彈簧預緊力，化工腐蝕環境維護頻率翻倍。
4. 采購與使用成本
• 前期采購：單作用執行器內置進口不銹鋼耐腐彈簧，零部件更多，同規格采購價格比雙作用高30%~60%；配套氣源管路、電磁閥規格一致，無額外輔材成本。
• 長期運營：雙作用耗氣少、壽命長，高頻啟停工況年均運維成本更低；單作用僅安全剛需場景具備不可替代性，頻繁檢修會抬高人工備件支出。
5. 設備外形尺寸
同扭矩等級下，單作用執行器因內置彈簧，整體長度、厚度大于雙作用；空間狹窄的管廊、小型設備機組，若無安全強制要求，優先雙作用節省安裝空間。
四、分場景選型判定要點
（一）必須選用單作用彈簧復位球閥的工況
1. 高危介質管路：天然氣、液化石油氣、氯氣、甲醇、高溫導熱油、強腐蝕有毒化工流體，要求斷氣自動切斷介質供給；
2. 鍋爐、熱力蒸汽系統：停機失壓時自動關斷蒸汽進氣，防止干燒、超壓爆炸；
3. 食品醫藥無菌生產線：發酵罐、滅菌設備，斷電斷氣自動切斷原料進料，避免物料污染報廢；
4. 消防應急供水、燃?xì)庹{(diào)壓站：依靠彈簧復位實現緊急切斷，滿足安全生產規范驗收；
5. 無人值守自動化車間：無人工現場應急操作條件，依靠閥門自身實現故障自保。
選型細分：介質泄漏會引發危險選氣關（FC）；管路斷氣后需要持續流通保護設備（冷卻水路、惰性保護氣體），選用氣開（FO）。
（二）優先選用雙作用氣動球閥的工況
1. 無安全失效強制要求的普通給排水、循環水、通風除塵管路；
2. 高頻次循環開關設備：清洗管路CIP系統、原料頻繁切換輸送線，日均開關上千次，追求長壽命低耗氣；
3. 大口徑高壓管路：DN65及以上、1.6MPa~4.0MPa高壓流體，需要大扭矩穩定驅動；
4. 空壓機供氣穩定、具備備用氣源的密閉廠房，氣源中斷概率極低；
5. 設備安裝空間狹小，管廊管道密集，需要緊湊小型執行器。
（三）通用選型補充注意事項
1. 氣源條件：工廠氣源壓力低于0.4MPa時，謹慎選用單作用，氣壓不足無法克服彈簧彈力，會出現閥門開關不到位、內漏超標；雙作用對低壓氣源適配性更強；
2. 環境工況：海邊鹽霧、化工腐蝕環境，單作用必須選配316L不銹鋼彈簧，普通碳鋼彈簧短期銹蝕失效；雙作用無彈簧，耐腐適配范圍更廣；
3. 控制配套：單作用建議搭配二位三通電磁閥，雙作用匹配二位五通電磁閥，配套附件限位開關、定位器時二者通用；
4. 介質溫度：超高溫300℃導熱油、深冷LNG管路，高溫會加速彈簧金屬疲勞，若安全允許優先雙作用；確需單作用需選用耐高溫合金彈簧款進口執行器。
五、常見選型誤區規避
1. 誤區1：所有工業管道都選單作用更安全
糾正：普通水循環、無易燃易爆介質管路，雙作用性價比更高，彈簧額外成本屬于不必要支出；只有存在安全風險介質才需要彈簧復位。
2. 誤區2：同尺寸執行器扭矩性能一致
糾正：單作用彈簧占用氣缸空間，同等外殼扭矩遠小于雙作用，高壓大口徑直接選用單作用會出現關不嚴、卡滯內漏。
3. 誤區3：單作用彈簧永久不會損壞
糾正：彈簧屬于消耗件，高頻啟停、潮濕腐蝕環境彈力會逐年衰減，定期檢修不可省略，不能長期免維護運行。
4. 誤區4：氣源有備用機組就不用單作用
糾正：空壓機故障、管路爆裂、電磁閥斷電屬于多重故障場景，備用氣源無法瞬時補壓，高危管路仍需單作用作為最后安全屏障。
六、總結 http://m.dldyf.cn/show-201.html
單作用與雙作用進口氣動球閥不存在絕對優劣，選型核心邏輯以工藝安全需求為第一判斷標準：存在介質泄漏、超壓、爆炸、中毒風險的工況，優先單作用彈簧復位球閥，依靠機械彈簧實現故障自保；氣源穩定、無強制安全規范、高頻啟停、大口徑高壓、空間受限的普通管路，選用雙作用球閥，兼顧更低采購運營成本、更長使用壽命與穩定驅動扭矩。
項目設計、采購階段，結合介質特性、氣源壓力、開關頻率、現場安裝空間四大參數匹配對應執行器類型，可避免后期改造、閥門故障、安全驗收不通過等問題，充分發揮進口氣動球閥自控流體的性能優勢。
