進口直動式電磁閥工作原理及無壓差開啟特性解析
直動式電磁閥是工業流體控制領域應用廣泛的基礎自控元件，相較于先導式電磁閥，其核心優勢在于無需上下游介質壓差即可直接開啟，在低壓、零壓差工況下穩定性極強，被大量用于石油化工、暖通制冷、水處理、新能源鋰電等場景。進口品牌直動式電磁閥在結構精度、密封性能與響應速度上具備成熟優勢，其無壓差開啟的特性，根源在于內部結構設計與電磁力的直接作用邏輯。
一、直動式電磁閥基礎結構組成
進口直動式電磁閥主要由電磁執行機構、閥體組件、密封閥芯、復位彈簧、進出口流道、動鐵芯、靜鐵芯等核心部件構成。
電磁頭部分包含線圈、定鐵芯、動鐵芯，通電后線圈產生電磁吸力，是驅動閥芯動作的動力源；閥體內部為直通式流道設計，閥芯一般采用平板式、柱塞式結構，依靠密封面與閥座貼合實現管路通斷；復位彈簧為常開型電磁閥提供關閉力，斷電時彈簧推動閥芯回落，切斷介質通路。
和先導式電磁閥需要依靠介質壓差輔助頂開閥芯不同，直動式電磁閥的閥芯動作完全由電磁力直接驅動，不依賴流體壓力做功，這是二者最本質的結構區別。
二、直動式電磁閥完整工作原理
1. 斷電關閉狀態
電磁閥處于常態時，線圈無電流輸入，電磁吸力消失。復位彈簧處于預壓縮狀態，持續向下施壓，帶動動鐵芯與閥芯緊密貼合在閥座密封面上，閥體進出口流道被完全隔斷，介質無法流通，管路處于關閉狀態。此時閥芯受力僅為彈簧預緊力與介質靜壓力，密封面依靠彈簧力實現可靠密封，進口產品的密封件多采用PTFE、不銹鋼硬密封材質，低壓工況下也能杜絕泄漏。
2. 通電開啟過程
當控制系統給線圈通入額定電壓，線圈內部產生穩定電磁場，靜鐵芯被磁化后產生向上的電磁吸力，該吸力直接作用于動鐵芯，克服復位彈簧的彈力、閥芯自身重量以及介質對閥芯的靜壓力，帶動動鐵芯與閥芯同步向上抬升。
閥芯離開閥座密封面后，閥體進出口流道直接連通，介質在管路壓力作用下順利流通，電磁閥完成開啟動作。整個動作過程中，電磁力是唯一驅動閥芯位移的作用力，閥芯的升降行程由電磁吸力大小決定，進口電磁閥的電磁線圈經過精密調校，吸力輸出穩定，可適配閥芯全行程開啟。
3. 斷電復位關閉
線圈斷電后，電磁場快速消退，電磁吸力消失，復位彈簧釋放儲存的彈性勢能，向下推動閥芯回落，重新壓緊閥座密封面，流道再次被封閉，介質通路切斷，電磁閥恢復關閉狀態。響應速度一般在幾十毫秒級別，進口產品的鐵芯導磁性能優異，動作響應滯后性極低。

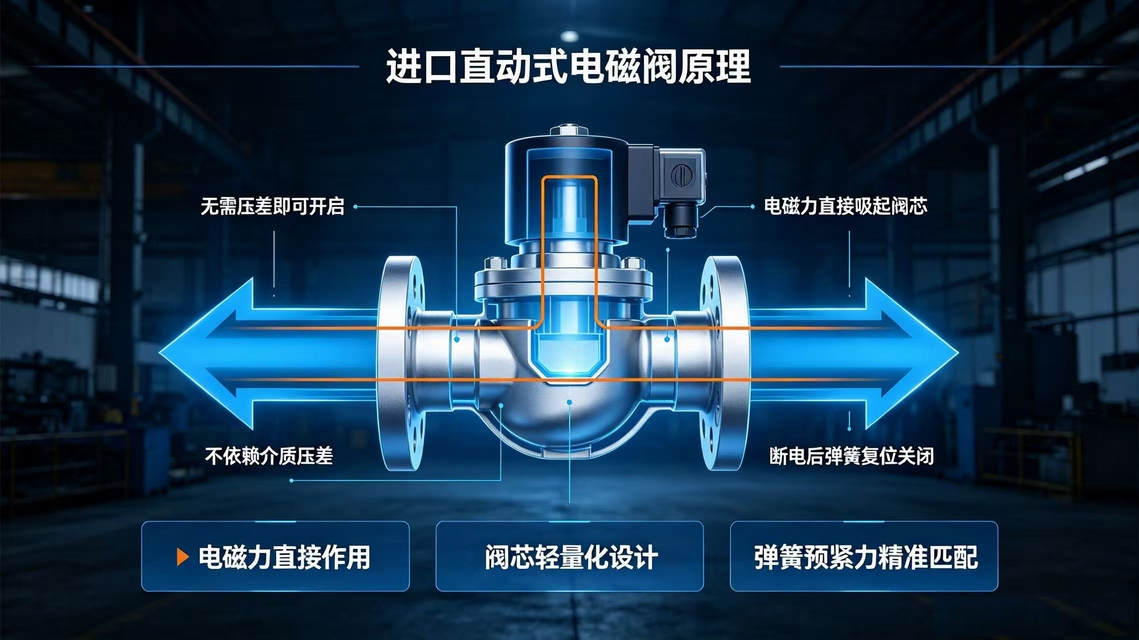

三、無需壓差即可開啟的核心原因

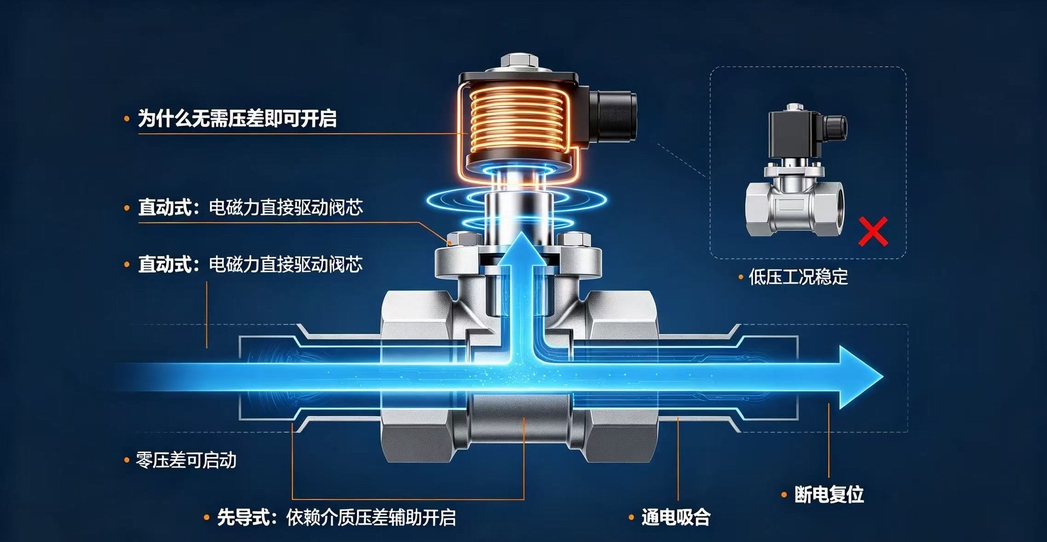

1. 驅動方式：電磁力直接做功，不依賴介質壓差
先導式電磁閥的工作邏輯是：線圈通電先打開小先導孔，利用介質上下游壓差推動主閥芯開啟，若管路介質壓力過低、上下游無壓差，先導孔無法形成壓力差，主閥芯就無法動作，因此先導閥不能用于零壓差工況。
而直動式電磁閥摒棄了壓差輔助驅動的設計，閥芯的開啟動作完全由電磁線圈產生的電磁力直接驅動，電磁力直接克服彈簧力、閥芯自重和介質靜壓力，整個過程不需要介質提供額外推力。哪怕管路內介質壓力為0、進出口無壓差，只要電磁吸力大于閥芯復位所需的阻力，閥芯就能正常抬升，實現閥門開啟。
2. 閥芯結構輕量化設計
進口直動式電磁閥的閥芯、動鐵芯都做了輕量化優化，采用高強度輕質合金材質，大幅降低閥芯自身重量，減少電磁力需要克服的負載。同時閥芯密封面受力面積經過優化，介質對閥芯的靜壓作用力被控制在合理范圍，電磁線圈只需輸出匹配的吸力，就能輕松完成閥芯啟閉，即便在零壓差、低壓純水、惰性氣體等工況下也能穩定工作。
3. 彈簧預緊力精準匹配
進口電磁閥的復位彈簧經過精密計算選型，彈簧預緊力兼顧密封可靠性與開啟便利性。彈簧彈力既要保證斷電時閥芯能緊密貼合閥座，實現零泄漏密封，又不會過大導致電磁力無法克服。電磁線圈的吸力參數與彈簧彈力嚴格匹配，確保通電后電磁力可以穩定克服彈簧阻力，實現無壓差環境下的順暢開啟。
4. 流道結構直通式設計
直動式電磁閥閥體采用直通式流道，閥芯上下受力均衡，介質不會對閥芯產生額外的側向推力或不平衡壓力。閥芯僅承受軸向的彈簧力與電磁力，受力結構簡單，電磁力的做功效率更高，不會因為介質低壓環境出現卡滯、開啟無力的問題。而部分先導閥閥芯受力復雜，低壓環境下容易出現閥芯卡澀。
四、適用工況與使用注意事項
直動式電磁閥無需壓差開啟的特性，使其適配很多先導閥無法勝任的場景：低壓給排水系統、真空管路、新能源鋰電惰性氣體保護管路、二氧化碳低溫介質管路、小型實驗設備流體控制等。
使用時需要注意：直動式電磁閥的電磁力有限，一般適用于小通徑、低壓工況，大通徑高壓場景更適合選用先導式電磁閥；進口直動式電磁閥對供電電壓穩定性要求較高，電壓波動會直接影響電磁吸力，建議配套穩壓電源；介質清潔度需達標，雜質會卡滯閥芯，破壞密封面，影響無壓差開啟的穩定性。
綜上，進口直動式電磁閥依靠電磁力直接驅動閥芯、摒棄壓差輔助結構、輕量化閥芯與匹配彈簧設計，實現了零壓差、低壓環境下的可靠啟閉，結構簡單、響應迅速，是低壓自控管路里不可或缺的控制元件。
