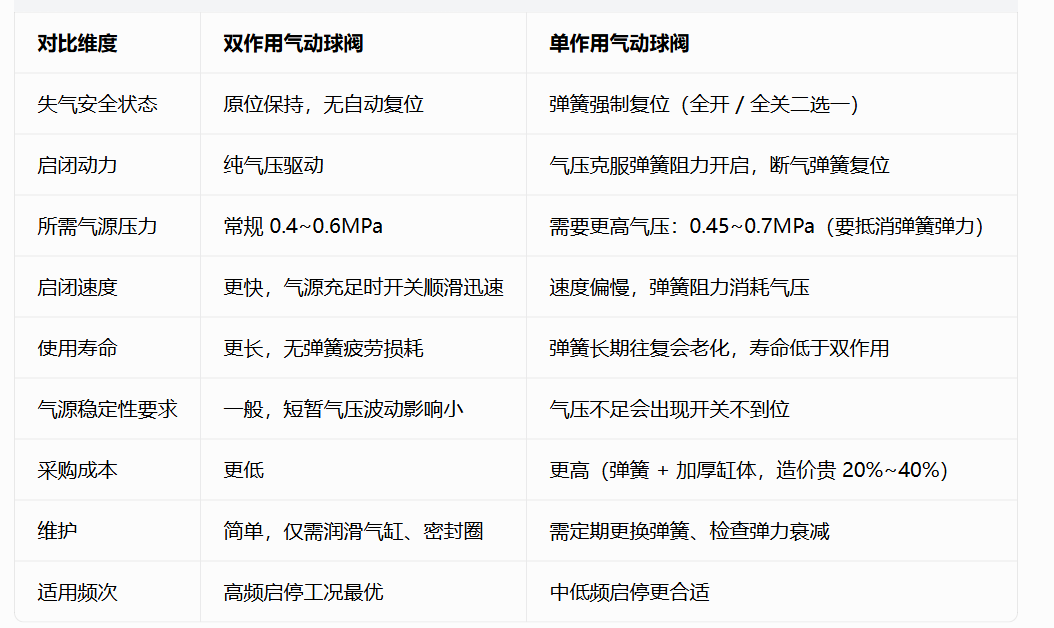

一、核心定義與本質區別
1. 雙作用氣動球閥（DA
執行器內部**無彈簧結構，依靠壓縮空氣交替進入氣缸兩端：
- 通氣 A 腔：閥門打開；通氣 B 腔：閥門關閉
- 失氣 / 斷氣源、失電狀態：閥門保持當前位置（保位），不會自動開關
- 動力來源全程只有壓縮空氣
2. 單作用氣動球閥（SR，彈簧復位型）
氣缸內置復位彈簧，分為兩類1. 氣開型（常關 FO）：通氣開啟；斷氣 / 失電 → 彈簧推力自動復位關閉
2. 氣關型（常開 FC）：通氣關閉；斷氣 / 失電 → 彈簧推力自動復位打
氣源中斷后強制回彈到預設安全位，依靠彈簧儲能復位
選型核心原則（優先看安全工藝需求）
場景 1：工藝有安全聯鎖要求 → 必選【單作用彈簧復位】
生產中一旦斷氣、空壓機故障、管路漏氣，需要閥門自動切換安全狀態，規避泄漏、超壓、介質倒灌、安全事
1. 常關型 FO（最常用）
通氣打開，失氣自動關閉
適用：
- 易燃易爆介質：天然氣、液化石油氣、燃?xì)夤艿馈錃狻⒂推份斔?/span>
- 化工危化流體、酸堿腐蝕性介質輸送管路
- 供水、消防進水管路：氣源故障切斷水源，防止溢流
- 鍋爐、加熱設備進料管路：斷氣切斷物料，避免干燒、爆管
- 油罐出料管道：失氣關閉，防止油料泄漏
2. 常開型 FC
通氣關閉，失氣自動打開
適用：
- 泄壓放空管路：斷氣自動開啟泄壓，防止設備超壓
- 冷卻循環水系統：失氣保持通水，避免設備高溫?zé)龤?/span>
- 通風、尾氣排放管路：故障時刻維持排氣
場景 2：無緊急安全切斷需求，追求經濟耐用 → 選【雙作用】
斷氣不需要?jiǎng)幼鳎S持原有閥門開度即可，優先雙作用：
1. 管路只做常規通斷調節，無防爆、危化安全聯鎖要求
2. 高頻次反復啟閉：水處理循環、中央空調水路、普通清水輸送、污水處理曝氣管路
3. 氣源系統穩定、空壓機常年不間斷運行，幾乎不會斷氣
4. 多閥門集中控制系統，依靠電磁閥 + PLC 程序?qū)崿F(xiàn)開關控制，不靠氣源失壓保護
5. 大口徑球閥（DN80 及以上）：大扭矩工況下單作用彈簧體積巨大、成本飆升，普遍選用雙作用搭配電磁閥程序控制安全邏輯
四、補充工況細化選型要點
1. 口徑大小參
- DN15~DN50 小口徑：安全工況選單作用；普通水路氣路雙作用性?xún)r(jià)比更高
- DN65 及以上中大口徑：優先雙作用；若強制需要失氣安全切斷，需加大氣源壓力、選用重載彈簧款，成本會大幅上升
2. 介質與環境
1. 易燃易爆（石油化工、燃?xì)狻淠埽簝?yōu)先單作用常關，搭配防爆氣動執行器、防爆電磁閥，滿足 Ex 防爆等級
2. 潔凈水、壓縮空氣、惰性氣體：無安全風險，雙作用足夠
3. 高溫介質（蒸汽、導熱油）：高溫會加速?gòu)椈蓮椓λネ耍L(zhǎng)期高溫工況優先雙作用，用電控聯鎖替代彈簧復位更穩定
3. 氣源條件
- 氣源壓力偏低（≤0.4MPa）：嚴禁單作用，氣壓推不動彈簧，會關不嚴、開不到位，只能雙作用
- 氣源壓力充足穩定（0.5~0.6MPa）：?jiǎn)巍㈦p作用均可按需選擇
4. 控制方式搭配
- 單作用：標配二位三通電磁閥即可實現啟閉控制
- 雙作用：需要二位五通電磁閥，氣源分別進氣兩端氣缸
五、常見選型誤區規避
1. 誤區：只要化工管道都選單作用
糾正：循環水路、溶劑回流等無泄漏風險回路，雙作用更耐用省錢；只有進料、出料主管安全切斷段才用單作用
2. 誤區：?jiǎn)巫饔贸ｉ_(kāi) FC 用得很多
糾正：工業現場 90% 安全需求為失氣切斷，**FO 氣開常關**是主流，F(xiàn)C 常開僅泄壓、冷卻系統少量使用
3. 誤區：大口徑單作用推力更大
糾正：大口徑彈簧彈力損耗氣壓嚴重，開關無力，工業大口徑幾乎全部雙作用，安全保護依靠?jī)?chǔ)氣罐 + 電控緊急切斷閥實現
六、快速選型口訣
要安全、斷氣自動關 / 開 → 單作用彈簧復位
氣源穩、頻繁開關、省錢耐用、大口徑 → 雙作用
燃?xì)庥推肺；M(jìn)料 → 單作用常關 FO
泄壓冷卻循環 → 單作用常開 FC
氣壓偏低 → 一律雙作用
