進口電動三片式球閥是集三片式分體閥體結構、高性能電動執行機構、全通徑流通通道于一體的工業管道切斷、調節專用閥門，源自德國精密流體制造工藝，采用可拆卸三段式閥體設計，區別于一體式、兩片式球閥，拆裝、清洗、維修無需整閥從管道拆除，維護便捷性大幅提升
產品特點Product Features
三段分體式拼裝，兩端管路無需拆卸整閥即可拆解閥體更換球芯、閥座密封，維修便捷，停機維護時間縮短 70%；
閥體對接螺栓均勻壓緊，密封受力均衡，高壓工況不易出現墊片滲漏，承壓穩定性遠優于一體二片式球閥；
閥體兩端可獨立更換連接端頭，同一中閥體可搭配絲口、法蘭、快裝、對焊四種連接形式，通用性強，庫存?zhèn)湄洺杀镜?/span>
工作原理working principle
控制系統輸出 AC220V/DC24V 電源或 4~20mA 調節信號，電動執行器內部電機運轉，經減速箱帶動閥桿、球芯同步旋轉 90°：
●0°：通孔與管道垂直，介質完全切斷；
●90°：通孔與管道同軸，介質全開，流阻極小；
調節型可在 0~90° 任意定位，精準調節管路流量。
技術參數technical parameters
|
公稱通徑 |
DN8~DN100（1/4"~4"） |
|
公稱壓力 |
PN16/PN25/PN40/PN64；美標 Class150/300/600 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、WCB 鍛鋼、雙相鋼 2205（防腐定制） |
|
球芯材質 |
304/316L，硬質合金噴涂（高溫耐磨） |
|
閥座密封 |
軟密封：PTFE、EPDM、PPL（-29~300℃）；硬密封 |
|
適用溫度 |
軟密封：-40℃~+230℃；PPL 高溫：300℃；金屬硬密封：425℃；深冷定制 - 196℃LNG 液氧 |
|
連接形式 |
內螺紋 NPT/BSP/G、承插焊 SW、對焊 BW、衛生快裝卡箍、法蘭 RF |
|
螺紋標準 |
美標 NPT、英制 BSPT、德標 DIN259 |
|
閥體標準 |
DIN、ANSI、GB、JIS |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

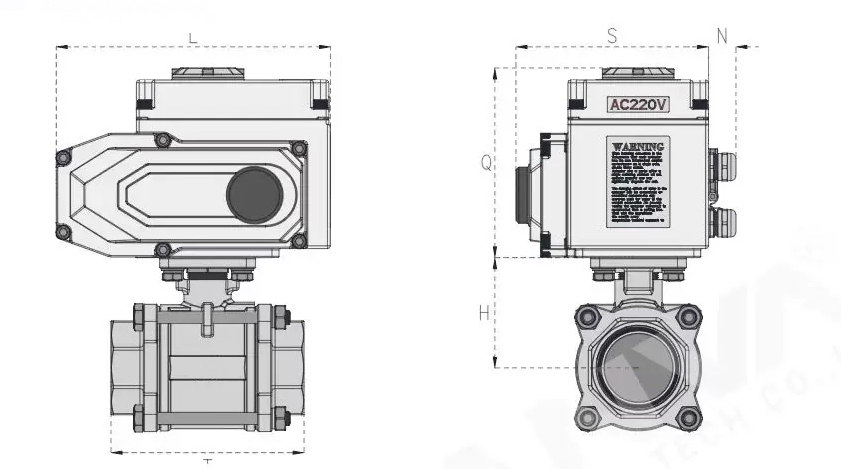

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
