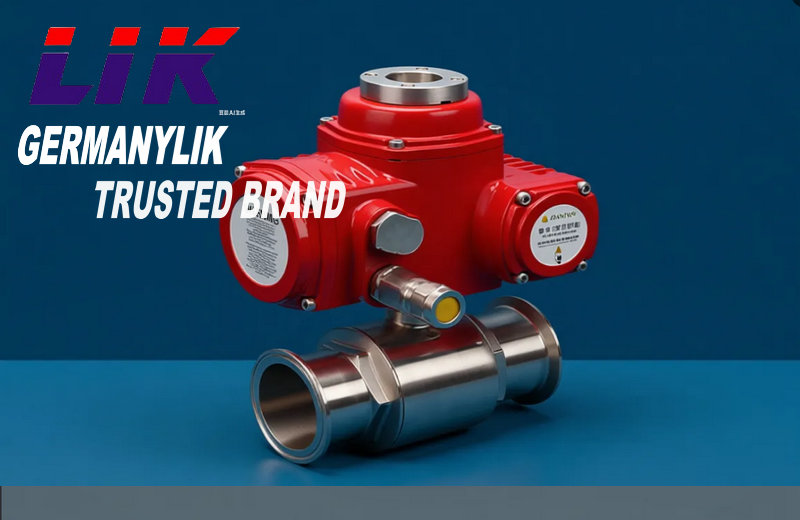

進口衛生級電動球閥是專為食品、飲料、制藥、生物工程、乳制品、化妝品、純水純化水等潔凈流體工況研發的潔凈級自控閥門，主流原裝進口品牌以德國萊克 LIK 為代表，整體遵循 3A、SMS、DIN、ISO 潔凈標準生產。產品集成衛生級兩片式 / 三片式球閥閥體與防爆 / 標準電動執行器一體成型，全流道無死角、無滯留凹槽，適配無菌、高潔凈、耐腐蝕介質輸送與通斷調節。
產品特點Product Features
閥體內腔鏡面電解拋光，粗糙度 Ra≤0.4~0.8μm，無焊縫凹凸、無介質滯留死角，不易滋生細菌、積料；
閥球全通徑設計，流通阻力極小，介質無殘留，完美適配 CIP 清洗液、高溫蒸汽 SIP 滅菌循環；
所有接觸介質部件為 316L 不銹鋼，密封件均為 FDA 認證食品級材質，無有害物質析出；
卡箍、快裝、無菌法蘭無縫連接，管路拆裝無積污縫隙，清洗無盲區。
技術參數technical parameters
|
公稱通徑 |
DN10～DN100（3/8"～4"） |
|
公稱壓力 |
PN16、PN25；美標 Class150 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼（制藥 / 純水標配 316L） |
|
內表面粗糙度 |
Ra≤0.8μm 鏡面拋光 |
|
球芯材質 |
實心 316L 不銹鋼鏡面拋光 |
|
密封材質 |
食品級 EPDM、硅膠、PTFE、PPL |
|
工作溫度 |
硅膠 / EPDM：-20℃～150℃（適配 121℃ SIP 蒸汽滅菌）；PTFE：-29℃～200℃；PPL：最高 300℃ |
|
連接方式 |
衛生卡箍快裝、無菌對焊、衛生外螺紋 |
|
執行器安裝標準 |
ISO5211 高平臺直連 |
|
衛生認證 |
FDA 食品接觸材料認證、3A 衛生標準 |
|
適用介質 |
純化水、注射用水、飲料、果汁、乳制品、藥液、發酵液、酒精、酸堿清洗液、無菌壓縮空氣 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

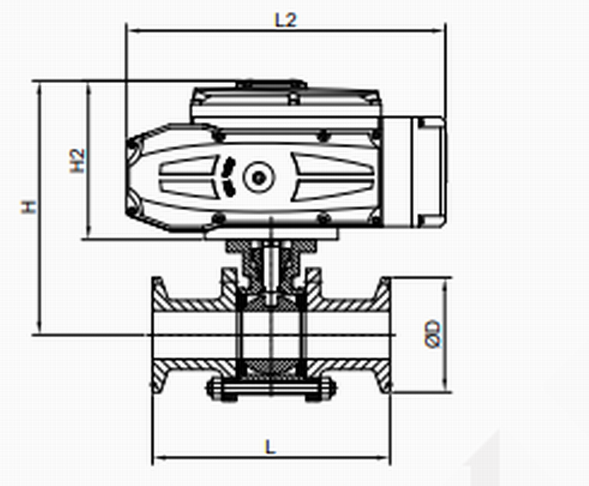

外形尺寸Overall Dimension
|
DN |
管外徑 |
d |
D |
L |
H1 |
|
3/4" |
19 |
16 |
50.5 |
100 |
70 |
|
1" |
25.4 |
22 |
50.5 |
105 |
70 |
|
1-1/4" |
31.8 |
29 |
50.5 |
120 |
70 |
|
1-1/2" |
38.1 |
35 |
50.5 |
137 |
70 |
|
2" |
50.8 |
48 |
64 |
160 |
87 |
|
2-1/2" |
63.5 |
58 |
77 |
170 |
103 |
|
3" |
76.2 |
70 |
91 |
196 |
110 |
|
3-1/2" |
89 |
85 |
106 |
235 |
128 |
|
4" |
101.6 |
97 |
119 |
270 |
135 |
