進口氣動切斷球閥由氣動執行機構 + 進口球閥閥體組合而成，是工業管道自動化快速切斷開關閥，以氣源為動力，配套電磁閥、限位開關、定位器、空氣過濾減壓閥等附件，實現遠程 / 就地快速通斷管路介質。
產品嚴格遵循 API、ANSI、ISO、DIN 國際標準，分軟密封、硬密封兩大密封結構，具備開關速度快、流阻小、密封性強、防爆可選等優勢，廣泛用于石油化工、燃氣、熱力、冶金、電力等工藝管路緊急切斷、流程啟停隔離，常作為安全切斷閥、聯鎖閥使用。
產品特點Product Features
1流通能力大：直通式流道，阻力極小，壓降低，介質輸送效率高；
2開關迅速：標準氣動執行器開關時間 0.5~3s，滿足緊急切斷聯鎖要求；
3閥體精度高：球芯、閥座精密研磨，閥體鍛鋼 / 不銹鋼一體鍛造，抗腐蝕抗高壓；
4自動化配套齊全：可配單 / 雙作用執行器、防爆電磁閥、回訊器、氣動三聯件；
5防爆可選：隔爆 Exd、本安 Exia 防爆等級，適用于易燃易爆危險區域
技術參數technical parameters
|
公稱通徑 |
DN15～DN600 |
|
公稱壓力 |
PN16、PN25、PN40、PN63、PN100；Class150~Class2500 |
|
閥體材質 |
WCB 碳鋼、304/316/316L 不銹鋼、哈氏合金 C276、蒙乃爾、鈦合金、雙相鋼 2205 |
|
密封形式 |
軟密封（PTFE/RPTFE/PPL/PEEK）、金屬硬密封（Stellite 司太立合金堆焊） |
|
軟密封 |
-40℃ ~ 200℃ |
|
金屬硬密封 |
-196℃ ~ 550℃ |
|
連接方式 |
法蘭 RF/RJ、對焊 BW、絲扣 NPT/BSP、卡箍快裝、承插焊 |
|
執行標準 |
API 6D、ASME B16.34、DIN、GB/T、ISO |
|
|
|
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
驅動氣源 |
潔凈干燥壓縮空氣 0.4~0.7MPa |
|
作用形式 |
雙作用（通氣開 / 通氣關）、單作用彈簧復位（失氣開 / 失氣關） |
|
輸出扭矩 |
50~50000N・m |
|
開關時間 |
0.2~5s（可加裝快排閥提速） |
|
防護等級 |
IP65、IP67；防爆等級 Ex ia/Ex d IIC T4/T6 |
|
環境溫度 |
-30℃ ~ +80℃ |
|
附件氣源接口 |
G1/4、NPT1/4 |

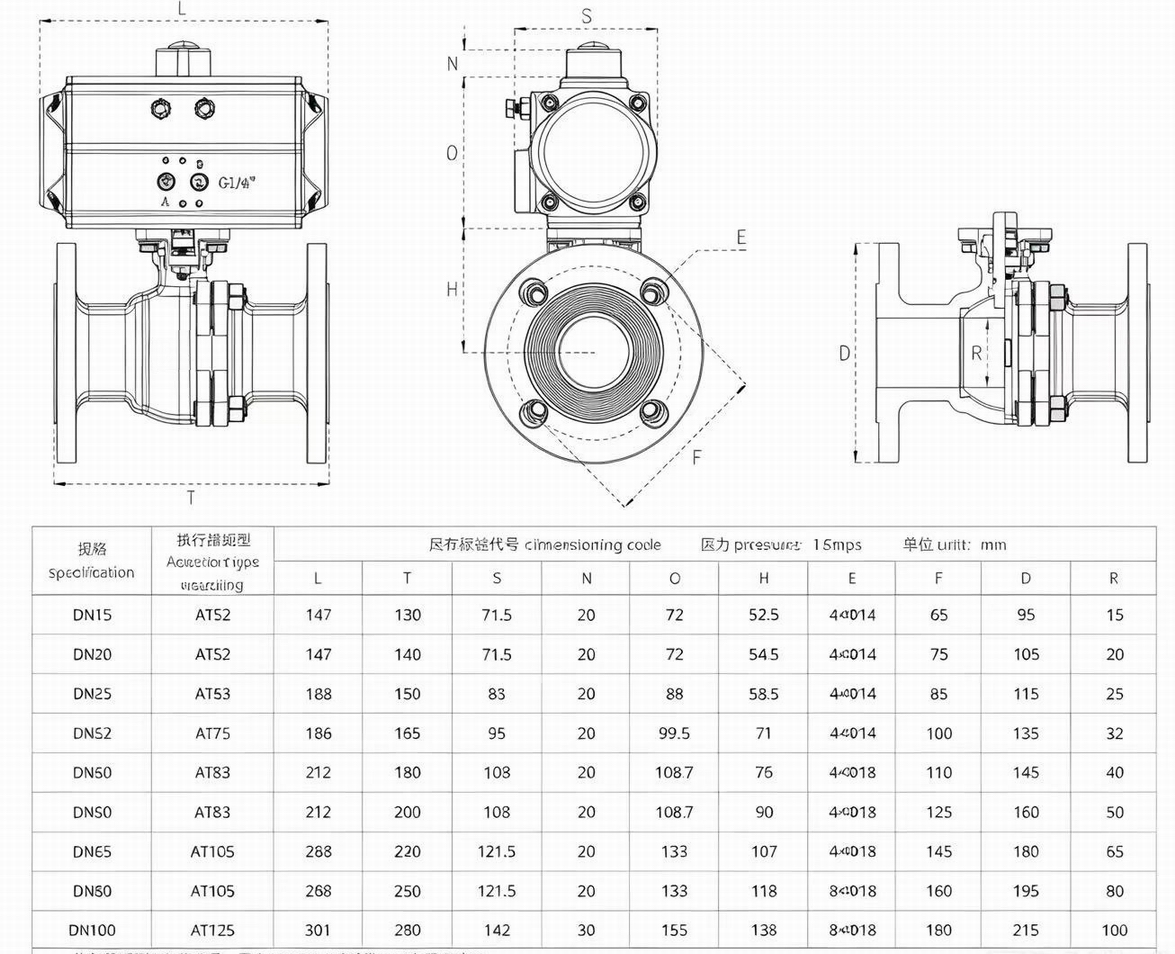

外形尺寸Overall Dimension

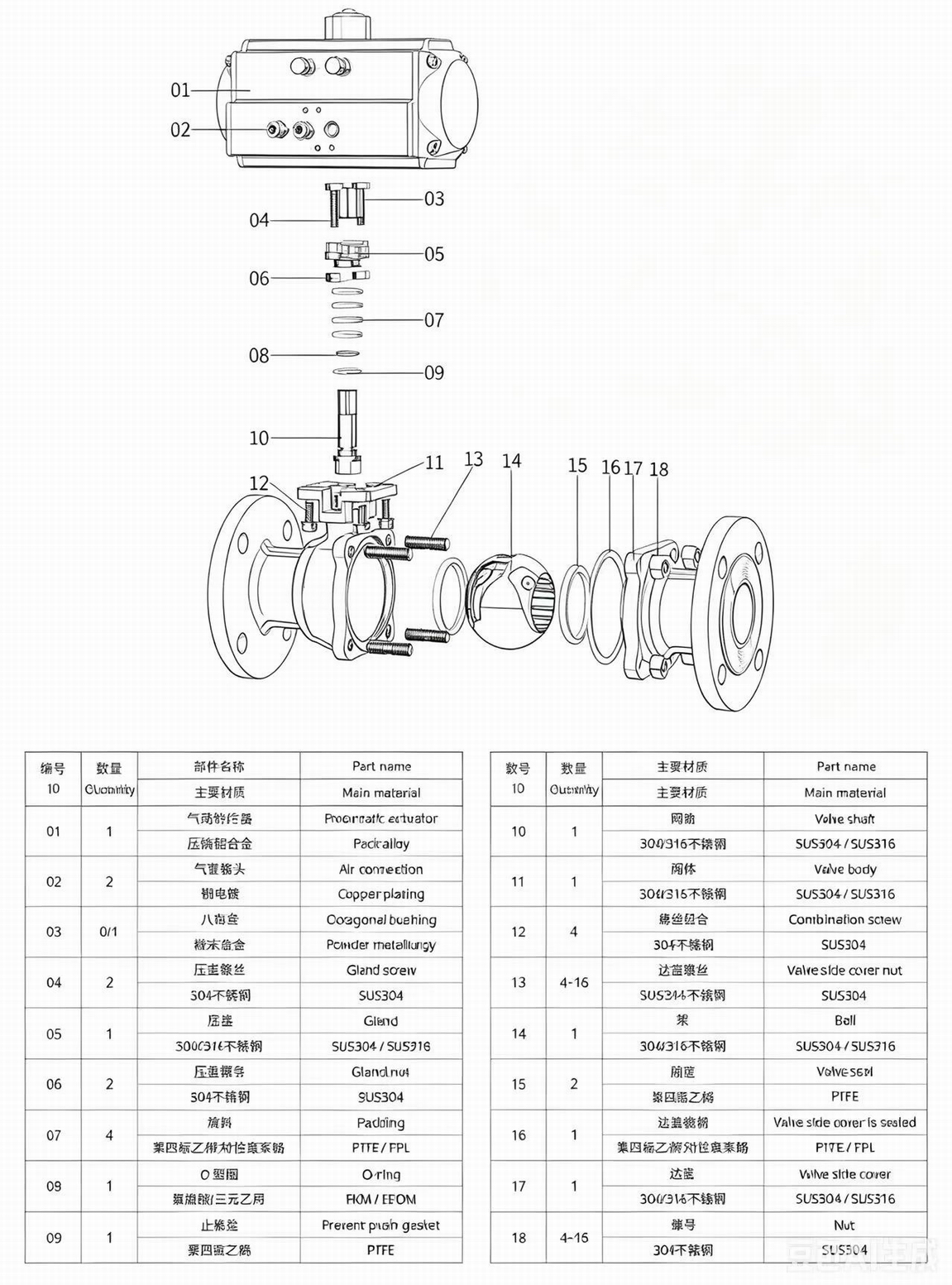

主要部件材料Main component materials
