LIK進口氣動軟硬密封球閥是以壓縮空氣為動力源，通過齒輪齒條式氣動執行機構驅動球體做 90° 旋轉運動，實現管路介質通斷或比例調節的旋轉式截斷閥。產品分為兩大密封體系：
進口氣動軟密封球閥是以國外原裝閥體、執行機構為核心，配套氣動驅動裝置的截斷類閥門，球體做 90° 旋轉實現介質通斷。分為軟密封球閥、硬密封球閥兩大系列，兼容水、油氣、蒸汽、腐蝕化工介質；依靠氣源驅動氣缸帶動閥桿、球體旋轉，可搭配電磁閥、定位器、限位開關實現遠程開關 / 調節控制。相比國產產品，在材質冶煉、精密研磨、密封工藝、執行機構穩定性、高低溫耐壓性能上具備優勢，廣泛用于嚴苛工況管線快速切斷、流量調節。
產品特點Product Features
1、流通阻力極小，全通徑流道，介質壓力損失低；
2、啟閉僅需 90° 旋轉，開關迅速，操作扭矩��；
3、結構緊湊，體積輕，安裝維護便捷；
4、氣動驅動適配自動化系統，可遠程 PLC 控制，支持防爆、無源反饋；
5、閥桿防飛出結構，多重填料密封，杜絕外漏；
6、防靜電裝置，導出球體與閥體靜電，適用于易燃易爆介質；
7、閥座自動補償結構，壓力波動下持續保證密封性能
技術參數technical parameters
|
公稱通徑 |
DN15～DN600 |
|
公稱壓力 |
PN16、PN25、PN40、PN63、PN100；Class150~Class2500 |
|
閥體材質 |
WCB 碳鋼、304/316/316L 不銹鋼、哈氏合金 C276、蒙乃爾、鈦合金、雙相鋼 2205 |
|
密封形式 |
軟密封（PTFE/RPTFE/PPL/PEEK）、金屬硬密封（Stellite 司太立合金堆焊） |
|
軟密封 |
-40℃ ~ 200℃ |
|
金屬硬密封 |
-196℃ ~ 550℃ |
|
連接方式 |
法蘭 RF/RJ、對焊 BW、絲扣 NPT/BSP、卡箍快裝、承插焊 |
|
執行標準 |
API 6D、ASME B16.34、DIN、GB/T、ISO |
|
|
|
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
驅動氣源 |
潔凈干燥壓縮空氣 0.4~0.7MPa |
|
作用形式 |
雙作用（通氣開 / 通氣關）、單作用彈簧復位（失氣開 / 失氣關） |
|
輸出扭矩 |
50~50000N・m |
|
開關時間 |
0.2~5s（可加裝快排閥提速） |
|
防護等級 |
IP65、IP67；防爆等級 Ex ia/Ex d IIC T4/T6 |
|
環境溫度 |
-30℃ ~ +80℃ |
|
附件氣源接口 |
G1/4、NPT1/4 |

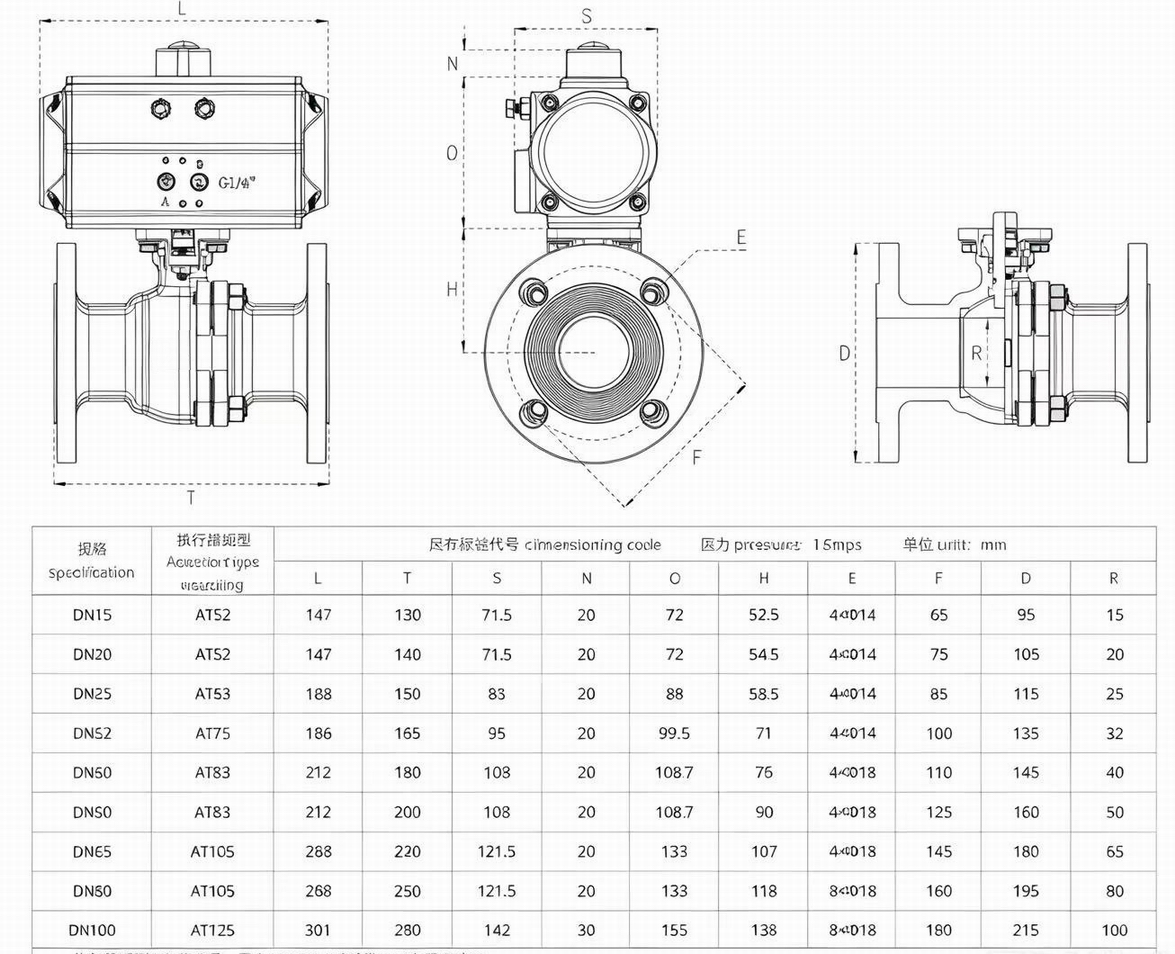

外形尺寸Overall Dimension

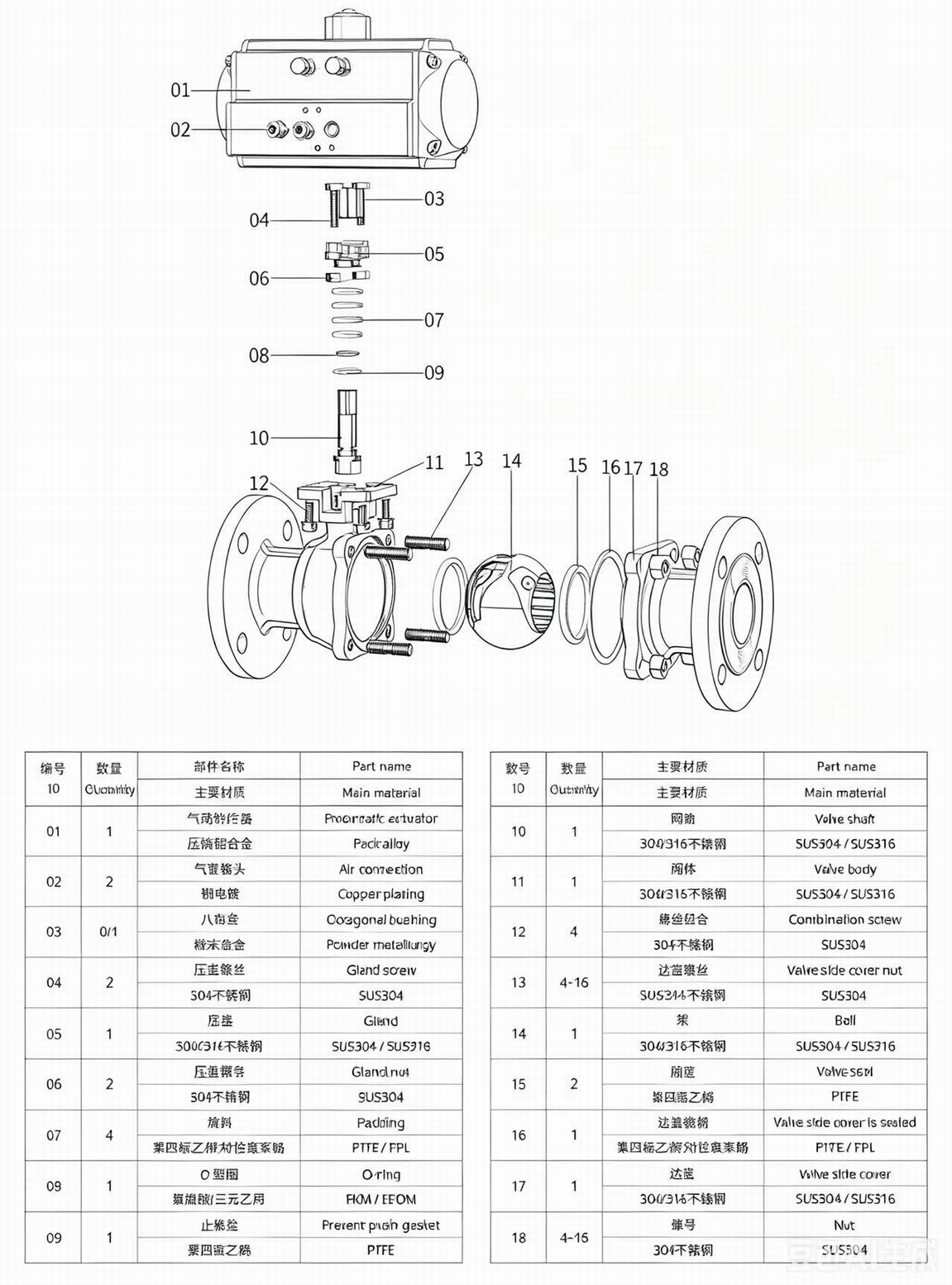

主要部件材料Main component materials
